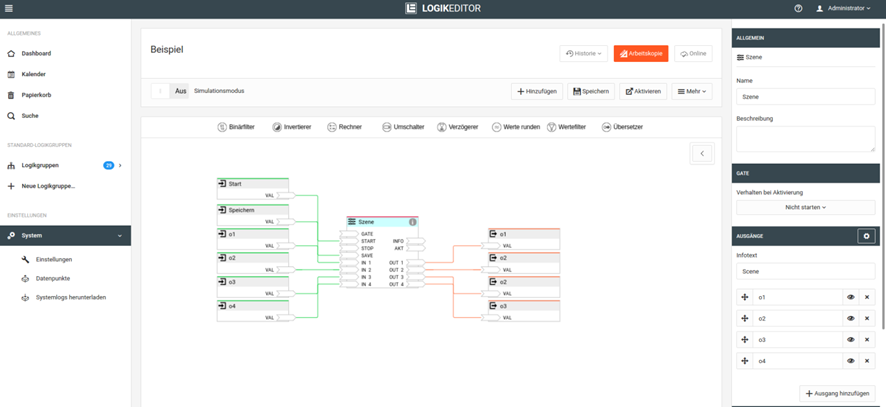

Der LOGIKEDITOR ist eine webbasierte Anwendung zum grafischen Erstellen von Logiken und Automatisierungsfunktionen. Er steht für folgende BAB TECHNOLOGIE Produkte zur Verfügung:
-
EIBPORT V3
-
EIBPORT V3.1
-
FACILITYMASTER EIBPORT
-
LOGIKMODULE
Durch die Umsetzung als moderner, vollständig browserbasierter grafischer Editor ergeben sich umfangreiche Möglichkeiten für Anwender und Systemintegratoren. Kommentar- und Suchfunktionen unterstützen bei der Erstellung und Verwaltung auch komplexer Logiken. Einmal erstellte Logiken können als Logikgruppen exportiert, importiert und dadurch mehrfach verwendet werden.
Komplexe Szenarien lassen sich direkt im Browser simulieren, bevor sie auf das jeweilige Gerät übertragen und aktiviert werden. Logikelemente wie beispielsweise Kalender, Lua Script oder Statistik ermöglichen die komfortable Umsetzung anspruchsvoller Automatisierungsaufgaben. Mit zusätzlichen Hilfsfunktionen – den sogenannten Tools – können Werte zwischen Logikelementen beispielsweise moduliert, konvertiert oder gefiltert werden.
Durch die webbasierte Umsetzung kann der LOGIKEDITOR weitgehend unabhängig vom verwendeten Betriebssystem genutzt werden und steht auf einer Vielzahl von Endgeräten mit einem unterstützten Webbrowser zur Verfügung.
Hinweis
Der grundlegende Aufbau und die Bedienung des LOGIKEDITOR sind bei EIBPORT V3, EIBPORT V3.1, FACILITYMASTER EIBPORT und LOGIKMODULE vergleichbar.
Der verfügbare Funktionsumfang kann jedoch abhängig vom verwendeten Produkt und dessen Firmware-Version abweichen.
EIBPORT V3, EIBPORT V3.1 und FACILITYMASTER EIBPORT können sich insbesondere hinsichtlich der eingesetzten Firmware-Version und des damit verfügbaren Funktionsumfangs unterscheiden.
Das LOGIKEDITOR basiert auf einer eigenen Hardwareplattform. Hierdurch können sich zusätzliche Unterschiede hinsichtlich Funktionen, Schnittstellen und Systemverhalten ergeben.
Informationen zur Hardware, Inbetriebnahme, Systemkonfiguration sowie zu produktspezifischen Funktionen finden Sie im jeweiligen Produkthandbuch.
Verwendung mit dem klassischen Job-Editor
Auf Produkten, die über den klassischen Job-Editor verfügen, kann der LOGIKEDITOR parallel dazu verwendet werden. Bereits vorhandene Jobs des klassischen Editors bleiben erhalten und können weiterhin im Job-Editor bearbeitet werden.
Logiken des LOGIKEDITOR und Jobs des klassischen Job-Editors werden unabhängig voneinander verwaltet.
Hinweis
Der klassische Job-Editor ist eine produktspezifische Funktion und steht nicht zwingend auf allen unterstützten Produkten zur Verfügung.
Funktionsumfang
Der LOGIKEDITOR bietet folgende Funktionalitäten:
-
Einfache Nutzung im Webbrowser
-
Grafische Verknüpfung von Logik-Elementen
-
Einfache vorschaltbare Operatoren (Tools)
-
ETS-Projektdaten-Import (.knxproj-Dateien)
-
Unbegrenzte Anzahl an Datenpunkten
-
Datenpunkt Quellen:
-
KNX
-
Rest-API
-
Modbus TCP
-
MQTT
-
-
Simulation inkl. Startzeitpunkt und Zeitskalierung
-
Im- und Export Logikgruppen
-
Suchfunktion inkl. der Suche nach Kommunikationsobjekten
-
Konfiguration ohne den laufenden Betrieb zu beeinflussen (Arbeitskopien)
-
Anbindung SDMODULE als externer Speicher für Kameraarchiv (nur EIBPORT V3 und EIBPORT V3.1)
-
Automatische Wiederherstellungspunkte
-
Kontextsensitive Hilfetexte für Logikelemente
-
Dashboard mit wichtigen Systeminformationen
-
Bearbeitungshistorie zur Wiederherstellung verschiedener Versionen von Logikgruppen
///
