Segmentkoppler (SK)
Die physikalische Adresse entspricht der eines normalen KNX-Busteilnehmers (X.Y.Z, Z ≠ 0) und muss mit der logischen Topologie der KNX-Anlage übereinstimmen.
Der Segmentkoppler dient zur Unterteilung einer Linie (maximal 256 Teilnehmer) in unabhängige Liniensegmente.
Die Gruppenkommunikation kann wahlweise mit oder ohne Filterfunktion erfolgen.
Der Segmentkoppler ist logisch dem untergeordneten Liniensegment zugeordnet.
Beachten Sie hierzu die Angaben in der technischen Dokumentation.
Verstärker (LV)
Die physikalische Adresse entspricht der eines normalen KNX-Busteilnehmers (X.Y.Z, Z ≠ 0) und muss mit der logischen Topologie der KNX-Anlage übereinstimmen.
Der Linienverstärker dient ebenfalls zur Unterteilung einer Linie (maximal 256 Teilnehmer) in unabhängige Liniensegmente.
Er bereitet Telegramme auf und wiederholt diese innerhalb einer Linie. Eine Filterfunktion steht dabei nicht zur Verfügung.
Beachten Sie hierzu die Angaben in der technischen Dokumentation.

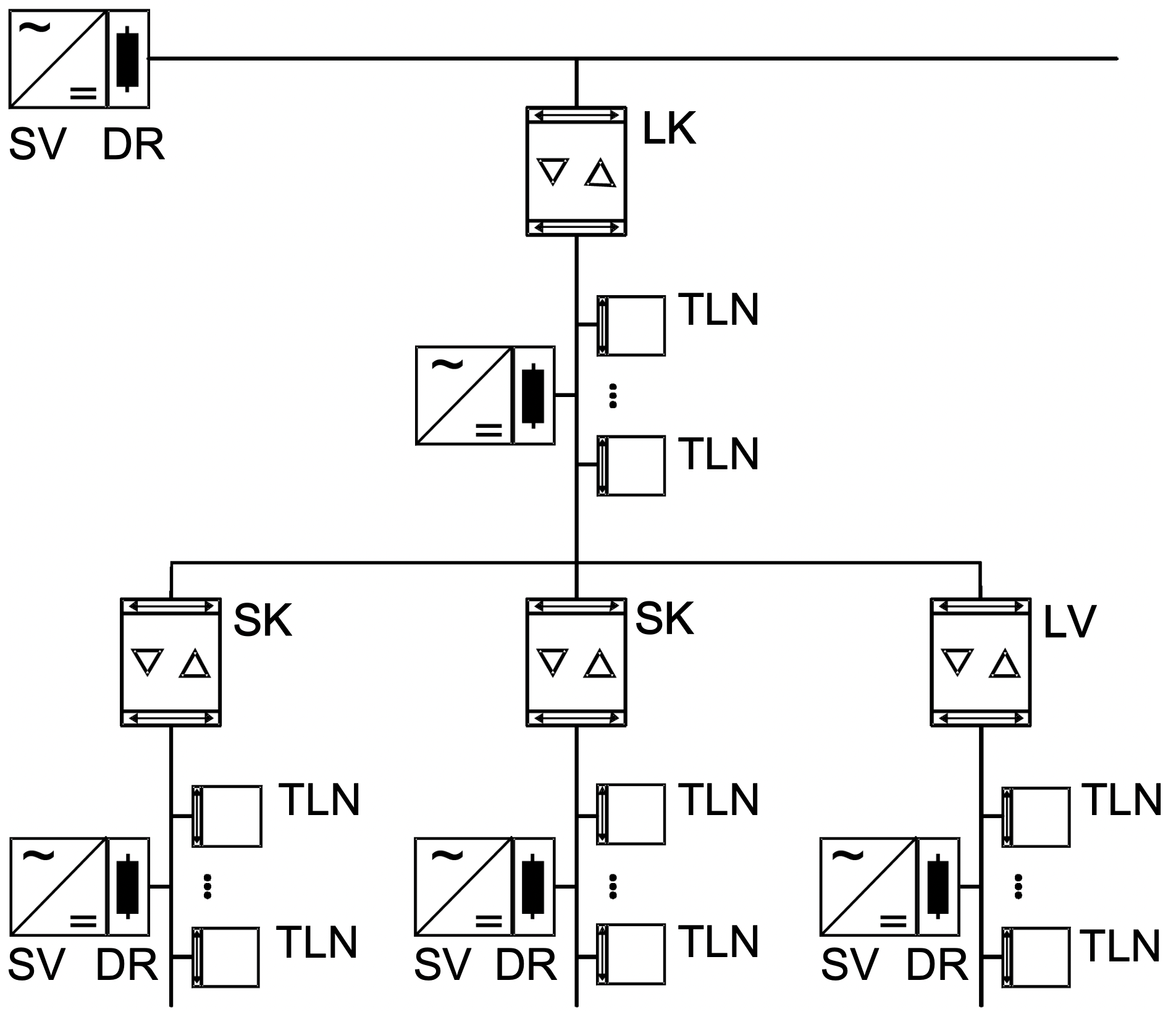

Abkürzungen
|
Abkürzung |
Bedeutung |
|---|---|
|
SK |
Segmentkoppler |
|
LV |
Linienverstärker |
|
TLN |
KNX-Busteilnehmer |
|
SV |
KNX-Spannungsversorgung |
|
DR |
Drossel |
Hinweis
Für jedes Liniensegment ist eine separate KNX-Spannungsversorgung (SV) einschließlich Drossel (DR)erforderlich.
///
