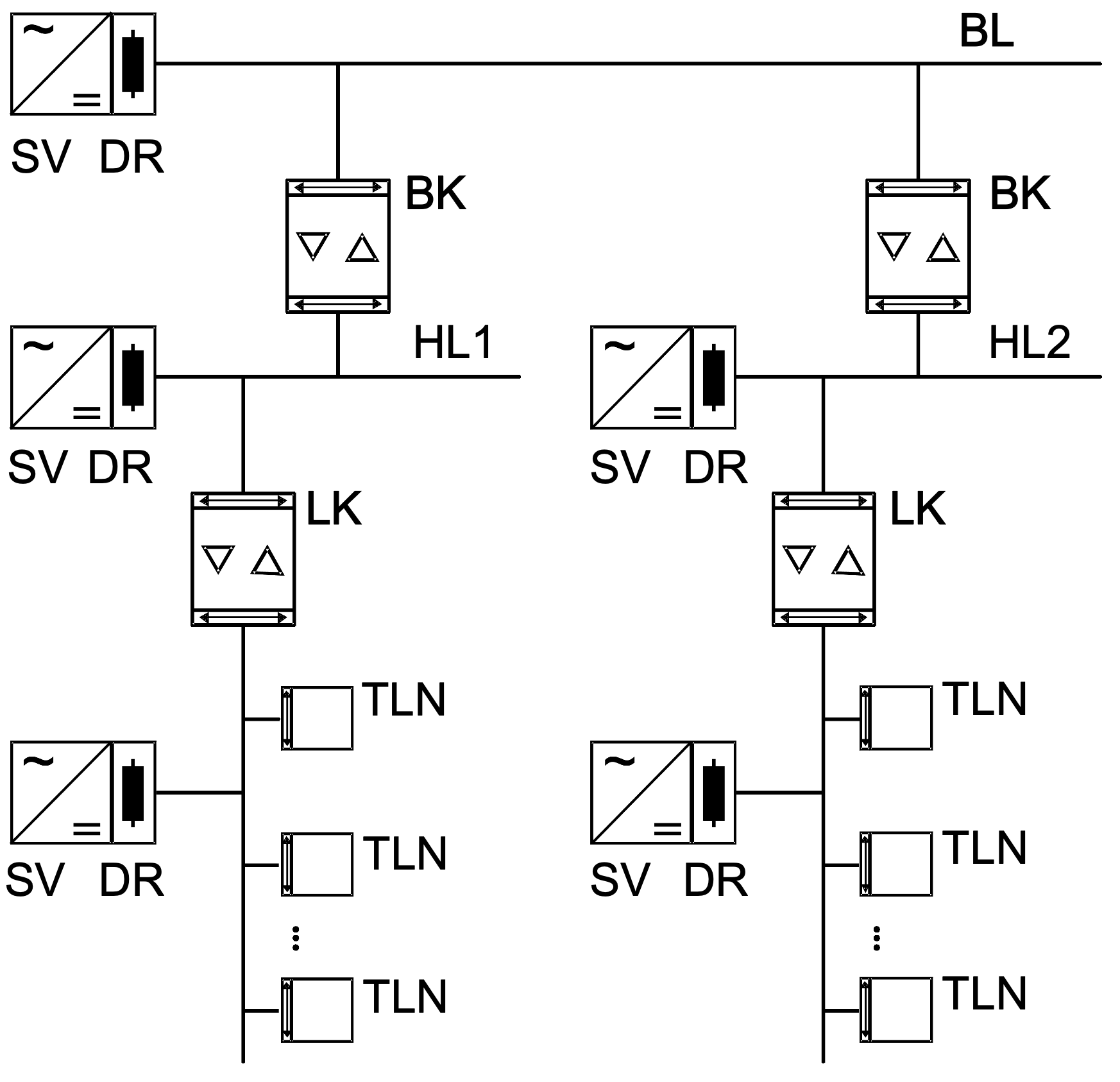

Bereichskoppler (BK)
Die physikalische Adresse entspricht der eines Bereichskopplers (X.0.0) und muss mit der logischen Topologie der KNX-Anlage übereinstimmen.
Der Bereichskoppler verbindet eine Hauptlinie (HL) mit einer Bereichslinie (BL).
Die Gruppenkommunikation kann wahlweise mit oder ohne Filterfunktion erfolgen.
Der Koppler ist logisch der untergeordneten Linie zugeordnet.
Beachten Sie hierzu die Angaben in der technischen Dokumentation.
Linienkoppler (LK)
Die physikalische Adresse entspricht der eines Linienkopplers (X.Y.0) und muss mit der logischen Topologie der KNX-Anlage übereinstimmen.
Der Linienkoppler verbindet eine Linie mit einer Hauptlinie (HL).
Die Gruppenkommunikation kann wahlweise mit oder ohne Filterfunktion erfolgen.
Der Koppler ist logisch der untergeordneten Linie zugeordnet.
Beachten Sie hierzu die Angaben in der technischen Dokumentation.
Abkürzungen
|
Abkürzung |
Bedeutung |
|---|---|
|
BK |
Bereichskoppler |
|
LK |
Linienkoppler |
|
TLN |
Busteilnehmer |
|
SV |
KNX-Spannungsversorgung |
|
DR |
Drossel |
Hinweis
Für jedes Liniensegment ist eine separate KNX-Spannungsversorgung (SV) einschließlich Drossel (DR)erforderlich.
///
