Dieses Kapitel beschreibt das Verhalten des DUODMX GATEWAY bei einem Ausfall der Spannungsversorgung sowie nach dem Wiedereinschalten. Darüber hinaus wird das Verhalten bei einem Ausfall der KNX-Busspannung erläutert.
Verhalten bei Ausfall der Spannungsversorgung
Das Verhalten der angeschlossenen DMX-Endgeräte bei einem Ausfall der Spannungsversorgung des DUODMX GATEWAY hängt von den jeweiligen Endgeräten ab.
Gemäß der DMX-Spezifikation wechselt ein Teilnehmer in einen sicheren Betriebszustand (z. B. Lampe aus).
Verhalten nach Wiedereinschalten der Spannungsversorgung
Nach dem Wiedereinschalten der Spannungsversorgung werden standardmäßig alle 512 DMX-Kanäle auf beiden DMX-Schnittstellen auf den Wert „0“ gesetzt.
In der Szenenkonfiguration besteht zusätzlich die Möglichkeit, nach dem Einschalten der Spannungsversorgung automatisch eine ausgewählte Startszene auszulösen.
Dadurch kann festgelegt werden, ob:
-
die Beleuchtung eingeschaltet wird oder
-
automatisch eine definierte Szene gestartet wird.

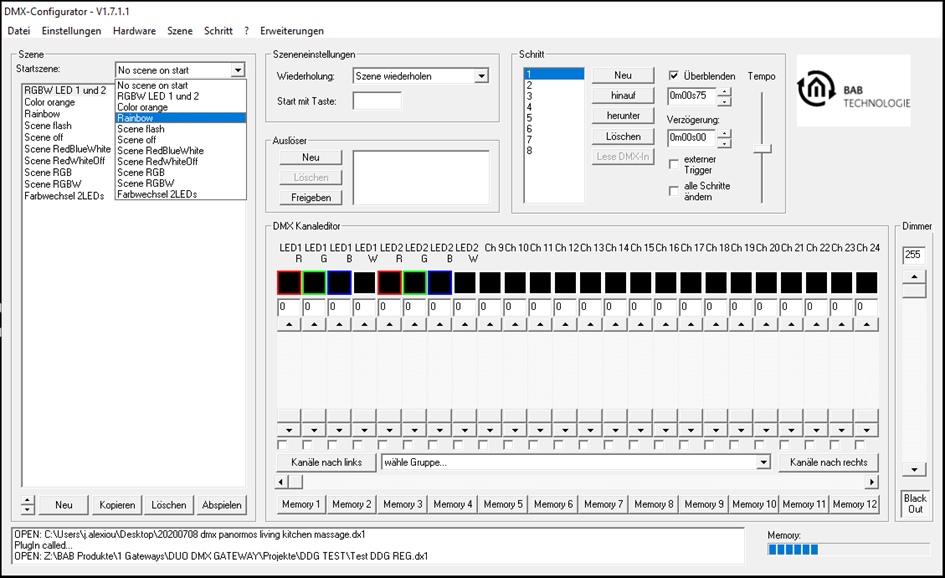

Zur Konfiguration muss lediglich im entsprechenden Feld „Startszene“ die gewünschte Szene ausgewählt werden.
Verhalten bei Ausfall der Busspannung (nur KNX/TP-Geräte)
Fällt die KNX-Busspannung aus, während die Spannungsversorgung des Geräts weiterhin anliegt, wird lediglich die Steuerung des DUODMX GATEWAY unterbrochen.
Die DMX-Signale werden weiterhin gesendet, sodass der aktuelle Zustand der DMX-Ausgänge erhalten bleibt.
Auch nach der Wiederkehr der Busspannung ändert sich der Zustand der DMX-Ausgänge nicht, sofern keine neuen KNX-Telegramme empfangen werden.
///
