Über den integrierten potentialfreien Tastereingang können definierte Lichtszenen direkt durch einen externen Taster, Schalter, Schaltaktor oder Schlüsselschalter ausgelöst werden.
In diesem Kapitel werden der Anschluss sowie die Zuordnung der Szenen zum jeweiligen Schaltzustand beschrieben.
Potentialfreier Eingang
Über den potentialfreien Eingang können definierte Lichtszenen manuell ausgelöst werden.

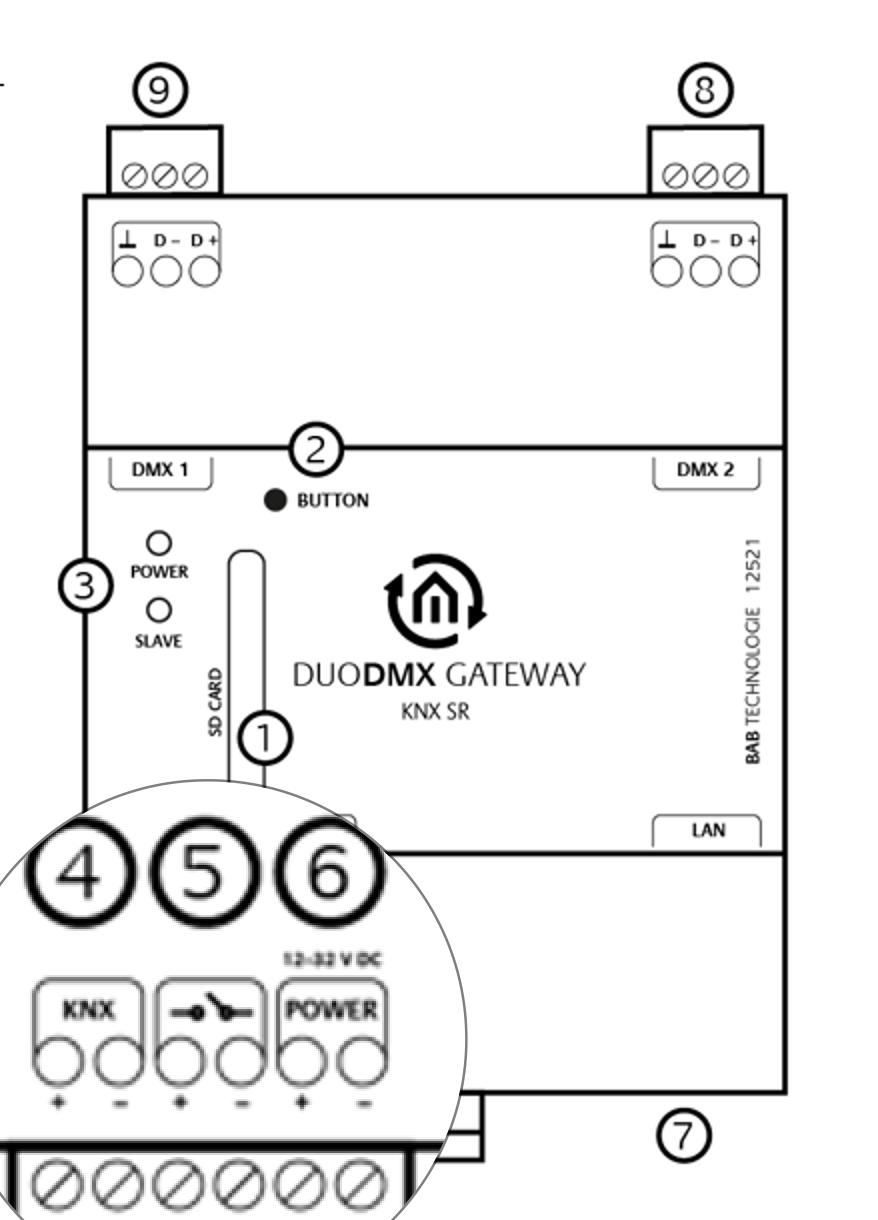

Bei der REG-Variante erfolgt der Anschluss über den 3. und 4. Pin der 6-poligen Schraubsteckklemme, auf der Seite des Netzwerkanschlusses, angeschlossen (siehe Abbildung Nummer 5).
Je nach Schaltzustand des Kontakts löst das DUODMX GATEWAY automatisch die entsprechend benannte Lichtszene aus.
Kontakt geöffnet
|
Szenenname |
Ausgeführte Aktion |
|---|---|
|
switch_on_1 |
Szene auf DMX-Schnittstelle 1 wiedergeben |
|
switch_on_2 |
Szene auf DMX-Schnittstelle 2 wiedergeben |
|
switch_on_12 |
Szene auf DMX-Schnittstelle 1 und 2 wiedergeben |
Kontakt geschlossen
|
Szenenname |
Ausgeführte Aktion |
|
switch_off_1 |
Szene auf DMX-Schnittstelle 1 wiedergeben |
|
switch_off_2 |
Szene auf DMX-Schnittstelle 2 wiedergeben |
|
switch_off_12 |
Szene auf DMX-Schnittstelle 1 und 2 wiedergeben |
Für jeden Schaltzustand (Kontakt geöffnet bzw. Kontakt geschlossen) kann jeweils nur eine Lichtszeneverwendet werden.
///
