Die folgenden Abbildungen zeigen die Pinbelegung der verschiedenen DMX-Anschlüsse.
3-poliger XLR-Stecker (Sicht von vorn)
|
Pin |
Belegung |
|---|---|
|
1 |
Masse / Schirm |
|
2 |
DMX – |
|
3 |
DMX + |
3-polige XLR-Buchse (Sicht von vorn)
|
Pin |
Belegung |
|
1 |
Masse / Schirm |
|
2 |
DMX – |
|
3 |
DMX + |

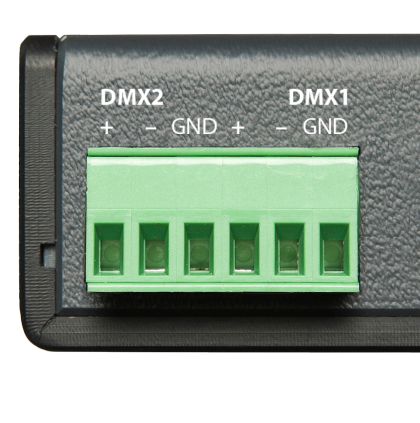

DUODMX GATEWAY (Sicht von vorn)
(Unterschied zum DUODMX GATEWAY KNX SR REG: Anstelle einer 6pol. Schraubsteckklemme zwei 3pol. Schraubsteckklemmen)
|
Pin |
Belegung |
|
1 |
Masse / Schirm |
|
2 |
DMX – |
|
3 |
DMX + |
///
