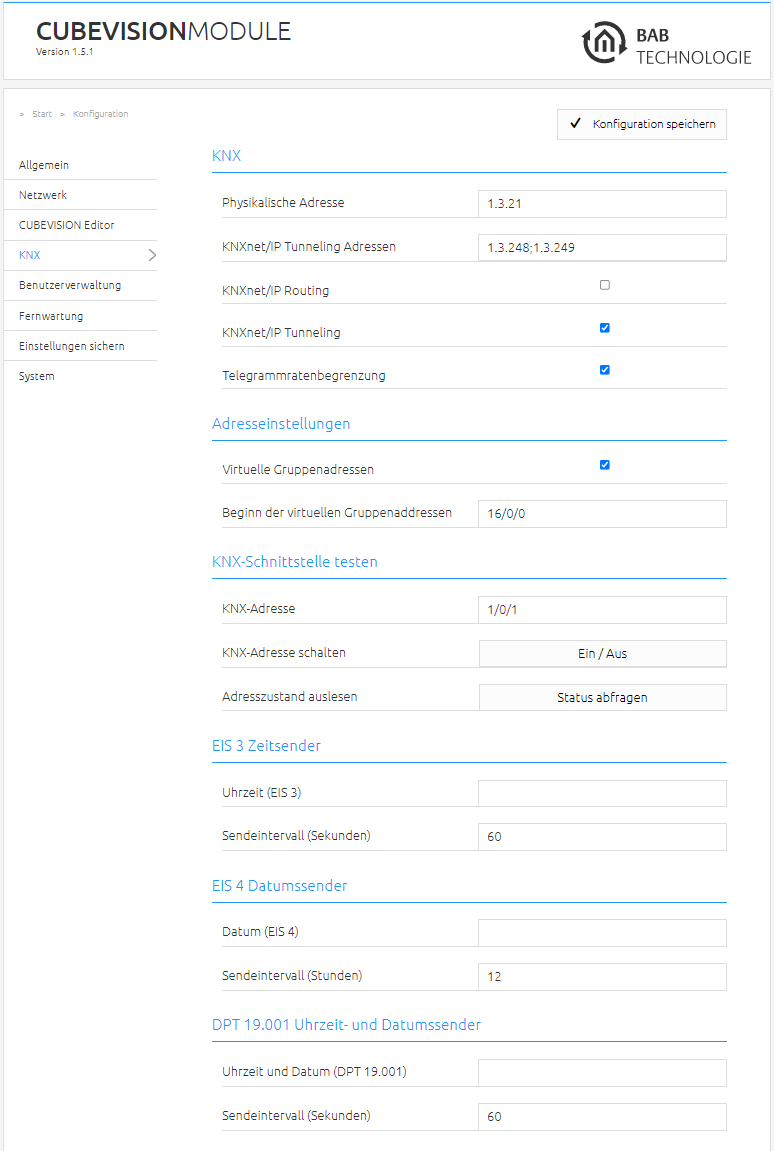

Im Menü „KNX“ werden die KNX-spezifischen Einstellungen des CUBEVISIONMODULE vorgenommen. Die KNX-Einstellungen sind sowohl für ein CUBEVISIONMODULE KNX/TP (10561) als auch für ein CUBEVISIONMODULE EnOcean (13560) verfügbar. Bei einem CUBEVISIONMODULE EnOcean dienen Sie zur Parametrierung des KNXnet/IP-Servers.
|
Physikalische
|
Bestimmen Sie hier die physikalische Adresse die das CUBEVISIONMODULE im KNX-Netzwerk benutzen soll. Achten Sie darauf, dass die Physikalische Adresse dem Einbauort entspricht und sie nicht doppelt vorkommt. |
|
KNXnet/IP
|
Diese Adresse wird vom internen KNXnet/IP Server für eine zum Gerät aufgebaute KNXnet/IP Tunneling Verbindung genutzt (Nutzung des CVM als Programmierschnittstelle). Bitte beachten Sie, dass diese Adresse nicht der physikalischen Adresse (s. o.) gleichen darf, und sie auch von keinem weiteren Teilnehmer in der Linie benutzt wird. |
|
KNXnet/IP
|
Aktiviert KNXnet/IP Routing zur Kopplung von Linien und Bereichen über IP. Kann nur aktiviert werden, wenn die physikalische Adresse der eines Linien- oder Bereichskopplers entspricht. KNXnet/IP Routing basiert auf Multicast und alle Teilnehmer senden an eine Multicast Gruppe 224.0.23.12. Da Multicast Pakete i.d.R. von Routern nicht weitergeleitet werden funktioniert „Routing“ nur innerhalb eines Subnetzes. |
|
KNXnet/IP
|
Aktiviert den KNXnet/IP Tunneling Zugang zum Gerät. Diese Verbindung kann zum Programmieren von KNX-Geräten oder zum Datenaustausch genutzt werden. Das CUBEVISIONMODULE ist dabei der Server. Als physikalische Adresse für die Verbindung wird die oben genannte Adresse verwendet. Pro Adresse kann immer nur eine Verbindung gleichzeitig hergestellt werden. Auf TCP/IP Ebene geschieht die Verbindung über Unicast auf UDP Port 3671. |
|
Telegrammraten
|
Die Telegrammratenbegrenzung begrenzt die vom CUBEVISIONMODULE versendeten Telegramme auf 10 Telegramme pro Sekunde. Dies verhindert eine Überlastung des KNX-Bus. Werden mehr als 10 Telegramme pro Sekunde erzeugt, laufen die Telegramme in einem Pufferspeicher und werden von diesem in kleinen Schritten von max. 10 Telegrammen an den KNX Bus gesendet. Der Pufferspeicher kann bis zu 1000 Telegramme speichern. Ist der Pufferspeicher voll werden neue Telegramme verworfen bis der Pufferspeicher wieder Speicher freigegeben hat (Telegramme zum KNX Bus gesendet). Die Telegrammratenbegrenzung ist standardmäßig deaktiviert. |
-
Klicken Sie auf „Konfiguration speichern“ um die Einstellungen zu übernehmen.
Adresseinstellung (virtuelle Gruppenadressen)
Unter diesem Abschnitt wird die Verwendung der „virtuellen Gruppenadressbereich“ geregelt.
Der virtuelle Gruppenadressbereich kann komplett deaktiviert werden. Zusätzlich kann, bei aktivierten virtuellen Gruppenadressbereich, bestimmt werden ab welcher Gruppenadresse der virtuelle Gruppenadressenbereiches anfängt.
Der virtuelle Gruppenadressbereich ist vom Werk aus (Werkseinstellung) aktiviert. Dieser beginnt standardmäßig mit der Gruppenadresse 16/0/0 und endet mit der Gruppenadresse 31/7/255.
Wenn die „virtuellen Gruppenadressen“ aktiviert sind, kann dieser Bereich bei Bedarf individuell eingestellt werden.
Geben Sie dazu im Feld „Beginn der virtuellen Gruppenadressen“ die erste KNX Gruppenadresse für den virtuellen Gruppenadressbereich an.
Das macht zum einen Sinn, wenn mehr KNX Gruppenadressen benötigt werden, welche auf den KNX Bus gesendet werden können - aber gleichzeitig nicht auf den virtuellen Gruppenadressbereich zu verzichten um die Telegrammlast auf den KNX Bus gering zu halten.
So kann zum Beispiel der Beginn der „virtuellen Gruppenadressen“ auf 31/0/0 gesetzt werden. In diese Konfiguration sendet das CUBEVISIONMODULE alle Gruppenadressen bis 30/7/255 auf den KNX Bus gesendet und ab der Gruppenadresse 31/0/0 bis 31/7/255 nur intern.
Sind die virtuellen Gruppenadressen deaktiviert (Checkbox „Virtuelle Gruppenadressen“), sendet das CUBEVISIONMODULE ausnahmslos alle Gruppenadressen (von 0/0/0 bis 31/7/255) auf den KNX Bus.
Information: Telegramme aus dem virtuellen Adressbereich werden nicht auf den KNX Bus gesendet, können aber für die interne Kommunikation im CUBEVISIONMODULE verwendet werden.

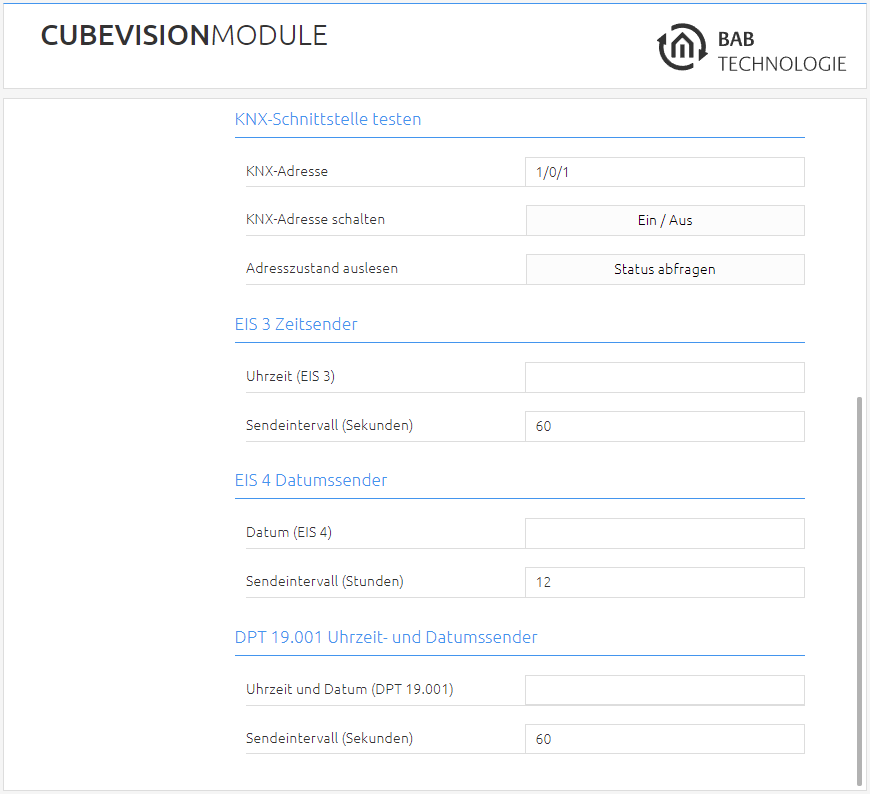

Schnittstellen testen
|
KNX-Adresse |
Tragen Sie hier die Gruppenadresse ein mit der Sie den Test durchführen wollen |
|
KNX-Adresse schalten |
Bei Klick auf „Ein/Aus“ wird die oben angegebene Adresse geschaltet |
|
Adresszustand auslesen |
Bei Klick auf „Status abfragen“ erscheint ein Pop-Up Fenster mit den aktuellen Statusinformationen zu der oben genannten Gruppenadresse |
EIS3 Zeitsender
Mit dem eingestellten Sendeintervall (in Sekunden) sendet zyklisch das CUBEVISIONMODULE auf der eingetragenen KNX Gruppenadresse die aktuelle Uhrzeit.
EIS4 Datumssender
Auf der eingetragenen KNX Gruppenadresse sendet das CUBEVISIONMODULE mit dem eingestellten Sendeintervall (in Stunden) das aktuelle Datum.
DPT19.001 Uhrzeit- und Datumssender
Das CUBEVISIONMODULE sendet zyklisch mit den eingestellten Sendeintervall (in Sekunden) auf die hier eingetragene KNX Gruppenadresse die Uhrzeit und das Datum in einen KNX Telegramm.
///
