Einführung

Vielen Dank für das uns entgegengebrachte Vertrauen und den Kauf CUBEVISIONMODULE. Mit CUBEVISION erhalten Sie eine einzigartige, intuitive Visualisierung die ihresgleichen sucht. Durch diese Dokumentation verbessert sich Ihre Erfahrung mit dem Produkt und Sie kommen schneller zum Ziel.

Funktionsumfang

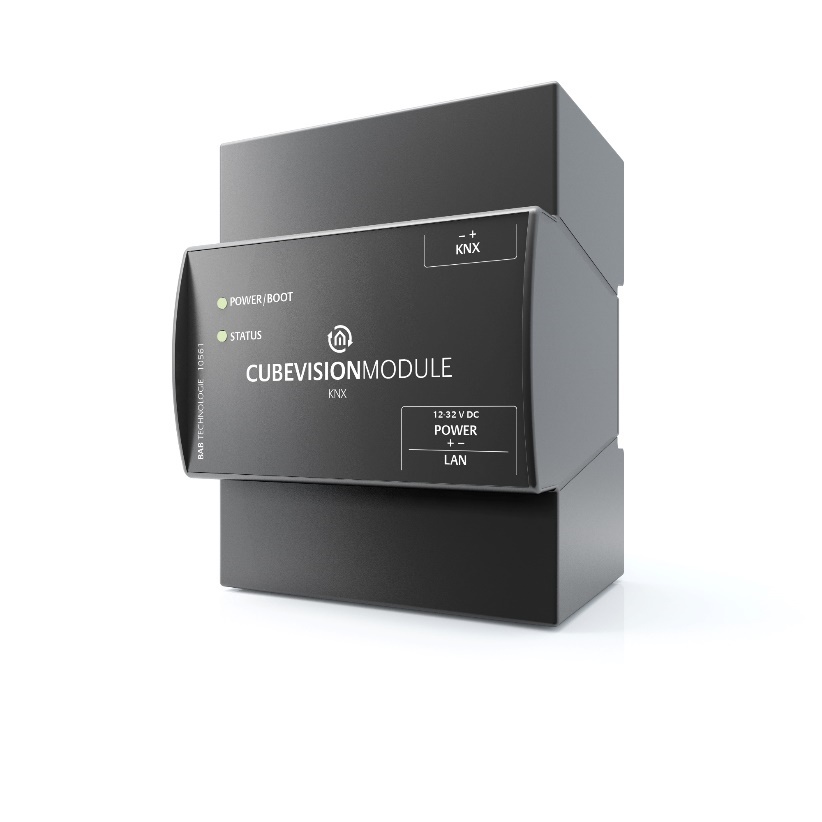

Das CUBEVISIONMODULE ist ein Visualisierungsgateway zwischen KNX bzw. EnOcean und Ethernet. Es beinhaltet die bekannte CUBEVISION Visualisierung. CUBEVISION ist eine browserbasierte, auf HTML 5 Technologie basierende, lizenzkostenfreie, intuitiv zu bedienender und einfach einzurichtender Visualisierung.

Funktionsübersicht:

• integrierte mehrplatzfähige Browser-Visualisierung auf Basis von HTML 5, lizenzkostenfrei

• integrierter Java-basierter Visualisierungseditor, lizenzkostenfrei

• 13 vorformulierte Visualisierungselemente mit verschiedenen Funktionsmodifikationen

• automatische Erstellung der Visualisierung aus Gebäudestruktur und Elementzuweisung

• Hinterlegen eigener Hintergrundbilder (jpg, png, gif)

• Favoritenfunktion welche die Elemente optional nach Bedienhäufigkeit anordnet

• Quicknavigation zur schnellen Navigation durch die Räume

• „Quick Floor Navigation“ zur schnellen, performanten Navigation durch die Etagen

• Spezielle Oberfläche zur Bedienung von RGB und RGBW Leuchten mit Szenen und Favoriten Farben

• Spezielle Oberfläche zur für automatische und manuelle Multimediasteuerung von Squeezebox, AUDIOMODULE und SONOS Radiostationen

• Spezielle Oberfläche zur Anzeige von Diagrammen, mit Vergleichs- und Freeze-Funktion, Balkenanzeige und Datentypen von 1bit - 4byte

• Spezielle Oberfläche zur Anzeige und Abruf von Wetterdaten aus dem Internet mit automatischer Konfiguration allein durch Angabe von Stadt oder PLZ

• Spezielle Oberfläche zur Anzeige von Wetterdaten aus KNX mit Temperatur, Windgeschwindigkeit, -richtung, Helligkeit, Luftdruck, Feuchtigkeit, Niederschlag und beliebigem Wert

• Spezielle Oberfläche zur Anzeige von IP-Kamerabildern in MJPEG und JPEG inkl. PTZ Steuerung und Position anfahren

• Schalter / Dimmer Element mit Relativen/Absoluten dimmen, Werteanzeige und versch. Icons

• Taster Element mit Toggeln, Taster, Fester Wert, Werteanzeige und versch. Icons

• Temperatur / RTR Element mit Heizen/Kühlen, Nebenstelle, Betriebsmodus-Umschaltung

• Jalousie Element mit Rollladen, Jalousie, Raffstore und "Touch & Slide" Bedienung

• Fensterkontakt 1 Bit, 1 Byte und Glasbruch

• Werteanzeiger, -Eingabe mit Begrenzung, Faktor und Offset

• Gruppen- / Szenenschalter mit 33 unterschiedlichen Icons und Datentyp 1 Bit und 1 Byte

• Mehrere Visualisierungsprojekte möglich

• Benutzeradministration mit Zugriffbeschränkungen bis hin zu einzelnen Seiten möglich

• Optionale und beliebige Kategorisierung aller Elemente für eine separate Zentrale Übersicht

• Adresszustandstabelle mit allen 32766 KNX- sowie 32768 virtuelle Adressen zur Ableitung der Objektzustände (keine Businitialisierung nötig).

• Ringspeicher für 20.000 Telegramme als CSV Datei exportierbar

• Zuweisung der SONOS Radiostationen per UPnP

• Smart Functions Creator

• Benutzerdefinierte Szenen

• integrierte HOOC VPN Lösung

• Datensicherung und Wiederherstellung

• Updatemechanismus für kostenlose Softwareupdates integriert

• KNXnet/IP Server mit KNXnet/IP Routing und Tunneling integriert

• Zeitzonen Einstellung

• Synchronisation mit NTP Zeitserver

• Benutzerverwaltung für den Zugriff auf die Konfiguration

• Adress-übernahme aus der ETS (*.esf Datei)

• keine Datenpunktbegrenzung

Technische Daten

Artikel Nr. 10561 (KNX) | 13560 (EnOcean)

• Betriebsspannung: 12–32V DC

• Typische Leistungsaufnahme 300 mA bei 12 V DC

• Leistungsaufnahme: <= 5 W

• Anschluss: Spannungsversorgung über Schraubklemme

• Klimabeständig: EN 50090-2-2

• Umgebungstemperatur: –5 bis + 35 °C

• Rel. Feuchte (nicht kondensierend): 5 % bis 80 %

Mechanische Daten:

• Montage: REG-Gehäuse 4 TE

• Maße (B x H x T) in mm: 72 x 90 x 63

• Gehäuse: Kunststoff

• Schutzart: IP20 (nach EN 60529)

Schnittstellen:

• Ethernet über RJ45-Buchse

• KNX®: Twisted Pair über Anschlussklemme (= 1,5 mm²)

• EnOcean®: SMA-Steckverbinder (inkl. 2,5 m Magnetfußantenne)

EnOcean-Spezifikationen:

• Betriebsfrequenz: 868,3 MHz

• Reichweite: 300m im Freifeld / 30 m im Gebäude (Baumaterial abhängig)

• Eingangsobjekte: Beliebig viele

• Ausgangsobjekte: 128

• Externe Antenne: 2,50m Kabel, Magnetfuß und SMA Stecker.

Besonderheiten:

• Exklusives Visualisierungsdesign

• Quick Setup

• Automatische Skalierung auf allen Endgeräten

Software Voraussetzungen:

• Betriebssystem: unabhängig

• Kommunikation: Netzwerkschnittstelle

• Moderne Standardbrowser

• Java Virtual Machine oder BAB STARTER (nur für Konfiguration)

Lieferumfang

Das CUBEVISIONMODULE wird mit folgendem Inhalt ausgeliefert:

• 1x CD mit der Dokumentation und Hilfsprogrammen

• 1x CUBEVISIONMODULE

• 1x 2,5m Magnetfußantenne (Optional bei der EnOcean-Ausführung 13560)

Neben dem Anschluss für die Spannungsversorgung (12-32V DC) hat das CUBEVISIONMODULE folgende Schnittstellen:

• 1x RJ 45: Ethernet 100Mbit/s Full Duplex

  • KNX®/TP-Anschluss (KNX/TP Ausführung, Artikel: 10561)

  • SMA Buchse für EnOcean Antenne (EnOcean Ausführung, Artikel: 13560)

Updates

Wir behalten uns vor, für das CUBEVISIONMODULE kostenlose Firmware-Updates zur Verfügung zu stellen. Über mögliche Firmware Updates informieren wir Sie über unseren Newsletter. Die Update-Dateien werden im Downloadbereich auf unserer Homepage zur Verfügung gestellt.

Hinweise Bedienungsanleitung

Technische und formale Änderungen am Produkt, soweit sie dem technischen Fortschritt dienen, behalten wir uns vor. Daher können die Angaben in dieser Dokumentation ggf. vom aktuellen Zustand abweichen. Informationen über die aktuelle CUBEVISIONMODULE Firmware und auch über diese Beschreibung („CUBEVISIONMODULE Dokumentation“) finden Sie unter http://www.bab-tec.de .
