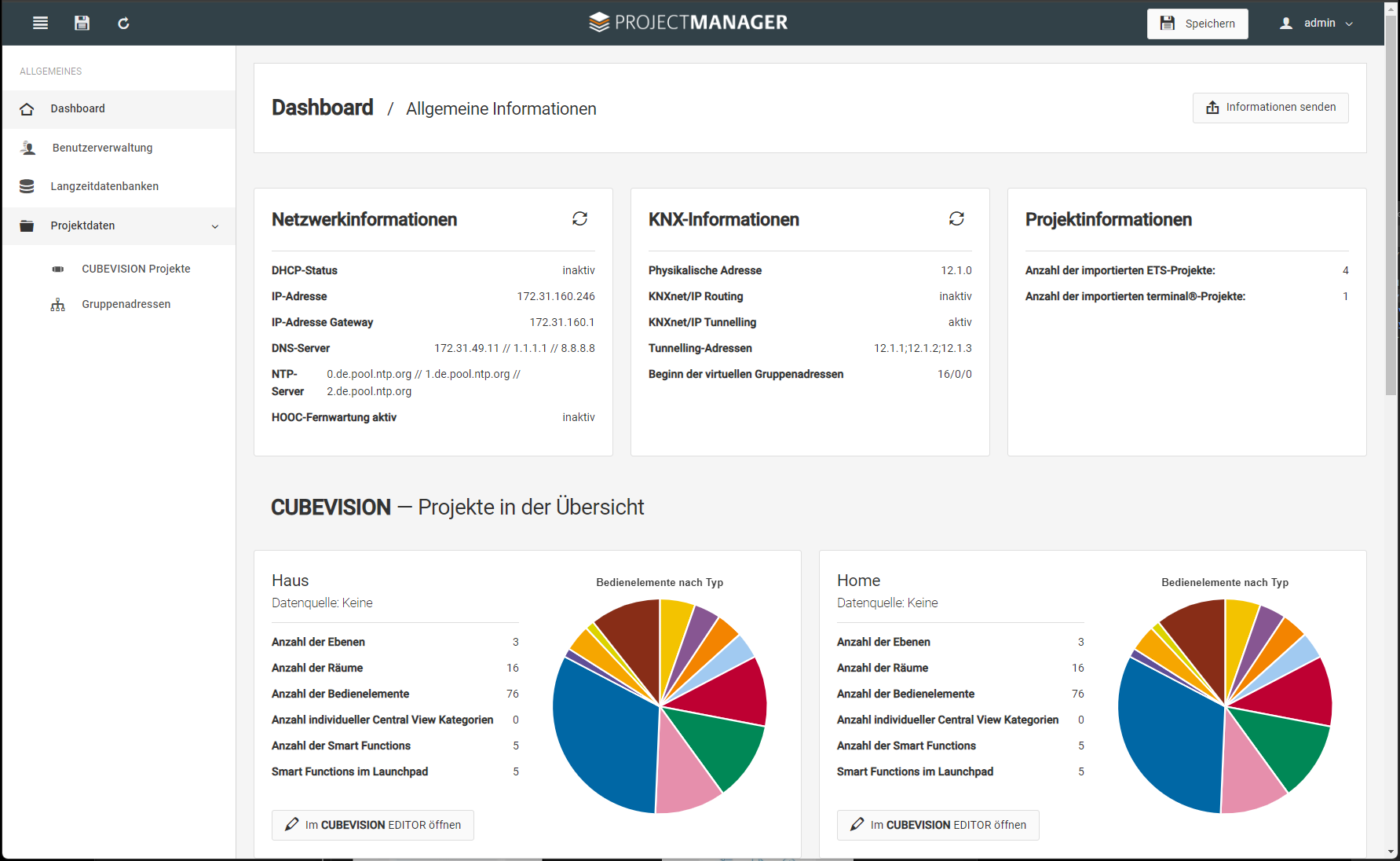

Das Dashboard ermöglicht es Ihnen notwendige Informationen auf einen Blick zu sehen. Es werden Meldungen vom Gerät angezeigt sowie Statistiken zur Systemauslastung.
Folgende Übersichten sind im Dashboard vorhanden:
-
Netzwerkinformationen
-
KNX-Informationen
-
Projektinformationen
-
CUBEVISION Projektübersicht zu den jeweiligen Projekten
Diese Informationen und Meldungen sollen Ihnen helfen, den Zustand des CUBEVISIONMODULE X und die Prozesse effizient zu monitoren, um so eine hohe Stabilität Ihrer Visualisierung und Gebäudesteuerung zu gewährleisten.
Netzwerkinformationen:
Übersichtlich werden die aktuellen Netzwerkeinstellungen des CUBEVISIONMODULE X angezeigt.
KNX-Informationen:
In kompakter Übersicht werden die Einstellungen aus der Konfiguration/KNX angezeigt. So sehen Sie sofort, ob z.B. Tunneling oder Routing aktiviert ist.
Projektinformationen:
Es werden Ihnen Informationen zu den Projekten angezeigt, wie zum Beispiel die Anzahl der vorhanden Projektdatenbanken.

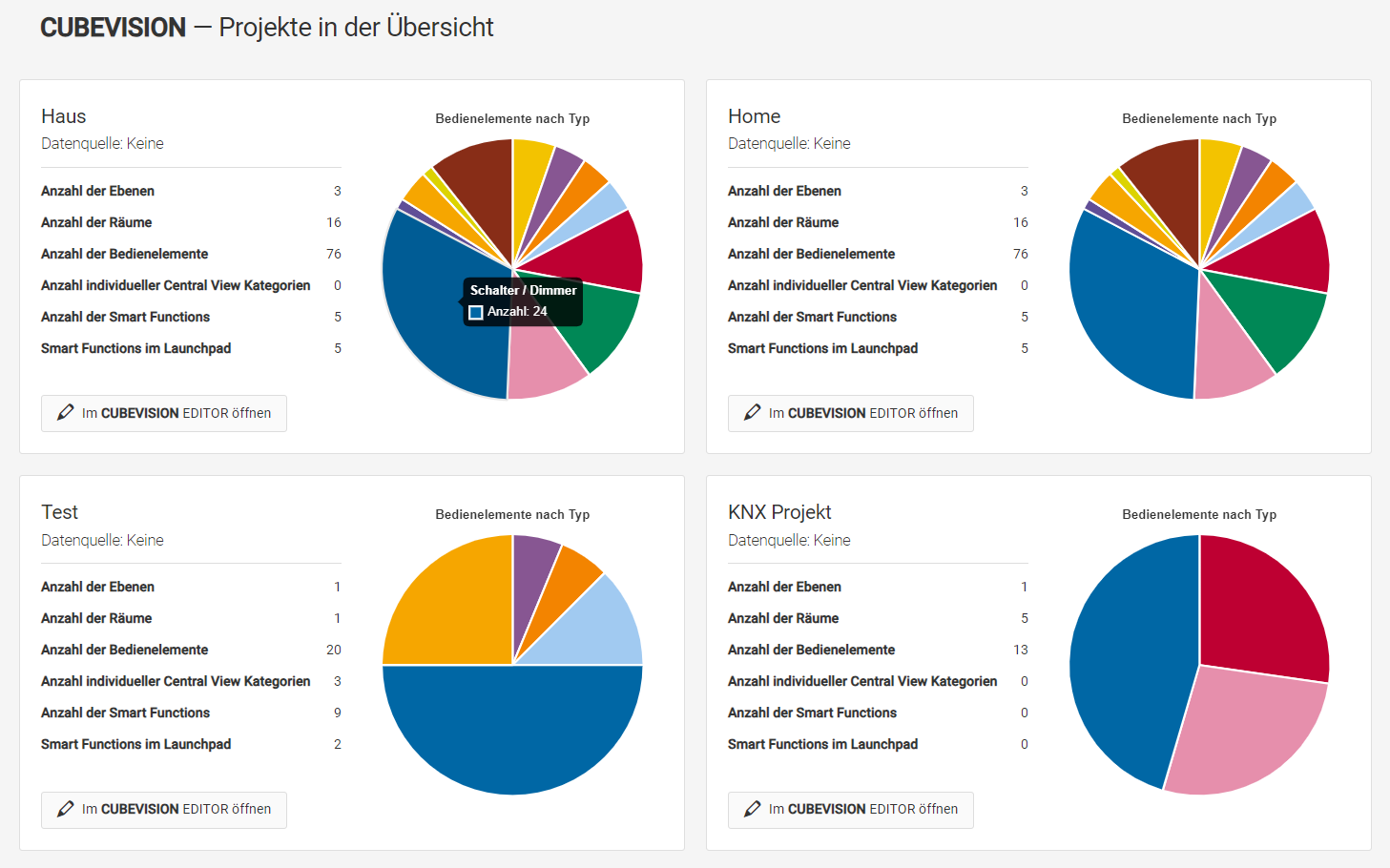

Projektübersicht:
Für jedes auf dem Gerät vorhandene Projekt, wird eine grafische Übersicht erstellt.
Diese Übersicht zeigt an, ob das Projekt mit einer Projektdatenbank verbunden ist, oder eben noch keine Zuweisung vorhanden ist.
Die Übersicht der verwendeten Visualisierungselemente ist als Kreisgrafik vorhanden. Der jeweilige Elementtyp wird angezeigt, wenn der Farbbereich berührt wird.
---Zudem wird die jeweilige Anzahl der Visualisierungsstruktur (Ebenen, Räume, Bedienelemente) aufgelistet.
Als Übersicht sind weitere Kennwerte vorhanden, wie z.B.: Central View Kategorien, Smart Functions, Information zum Launchpad.
Über das angezeigten Editiersymbol können Sie direkt das Projekt im CUBEVISIONEDITOR aufrufen und bearbeiten.
///
