Montage

Das LOGIKMODULE ist als Reiheneinbaugerät (REG) mit einer Breite von 4 TE ausgeführt. Der Formfaktor ist bei allen Gerätevarianten identisch.

  • Betriebsspannung: 12–32 V DC

  • Abmessungen (B × H × T): 70 × 90 × 63 mm

  • Montage: Hutschiene nach DIN EN 60715

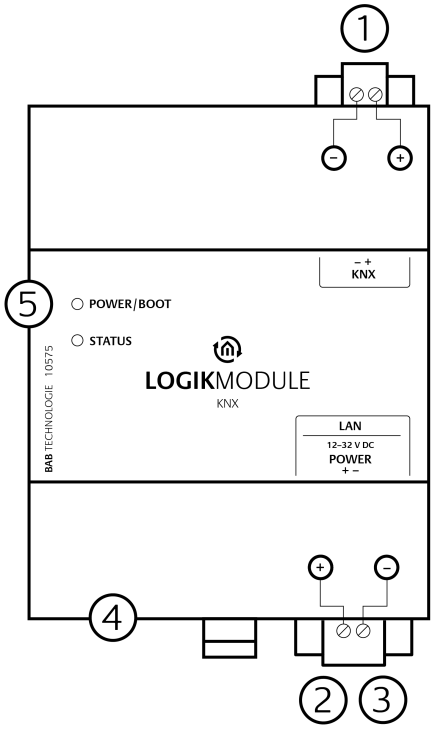

Das dargestellte Anschlussbild zeigt das LOGIKMODULE KNX.

LOGIKMODULE Anschlussbild

Anschlüsse

(1) KNX-Anschluss
Nur bei der KNX-Ausführung (Typ 10575), Anschluss über Schraubsteckklemme

(2) Spannungsversorgung
12–32 V DC, Anschluss über Schraubsteckklemme

(3) Ethernet LAN
RJ45-Buchse für die Netzwerkverbindung

(4) USB-Anschluss
Wird nicht verwendet

(5) LED-Anzeigen
Power/Boot-LED und Status-LED


Gerät montieren und anschließen

Gehen Sie zur Montage und zum Anschluss des LOGIKMODULE wie folgt vor:

  1. Ziehen Sie die Schraubsteckklemmen vom Gerät ab, um die Leitungen einfacher anschließen zu können.

  2. Verbinden Sie die Leitungen der Spannungsversorgung mit der entsprechenden Schraubsteckklemme.

  3. Bei der KNX-Ausführung verbinden Sie zusätzlich die KNX-Leitung mit der dafür vorgesehenen Schraubsteckklemme.

  4. Stecken Sie die Schraubsteckklemmen wieder in die entsprechenden Anschlüsse des Geräts.

  5. Montieren Sie das LOGIKMODULE auf einer Hutschiene nach DIN EN 60715.

  6. Verbinden Sie das Netzwerkkabel mit der RJ45-Buchse.

  7. Schalten Sie die Versorgungsspannung ein.

  8. Kontrollieren Sie anschließend den LED-Status des Geräts (siehe Kapitel „LED-Status“).

Hinweis

Die Betriebsspannung des LOGIKMODULE beträgt 12–32 V DC. Beachten Sie beim Anschluss der Spannungsversorgung unbedingt die auf der Gehäusefront angegebene Polarität.


///
