Szene

Die Szene sendet Vorgabewerte in individuellen Zeitabständen auf den Ausgängen (OUTx).

Inhalt

Ein- und Ausgänge

Eingänge

• GATE (siehe Logikelemente | Datenpunkt-Gate)

• START
  Startet die Szene. Es werden beliebige Werte akzeptiert.

• STOP
  Hält die Szene sofort an. Je nach Einstellung wird das Logikelement zurück gesetzt oder beginnt beim nächsten Start von der Stelle, an der gestoppt wurde.

• SAVE
  Speichert die Werte die an INx anliegen um diese bei Ausführung am korrespondierenden Ausgang OUTx zu senden.
  Wichtig: Es werden nur Werte übernommen, die vom eingestellten Datentyp des Ausganges verarbeitet werden können.

• INx
  s.o.

Ausgänge

• INFO
  Bei Start der Szene wird ein einstellbarer Infotext gesendet.

• AKT
  Sendet die Bezeichnung des aktuellen Ausgangs, sobald dieser ausgelöst wurde.

• OUTx
  Sendet die vorgegebenen Werte.

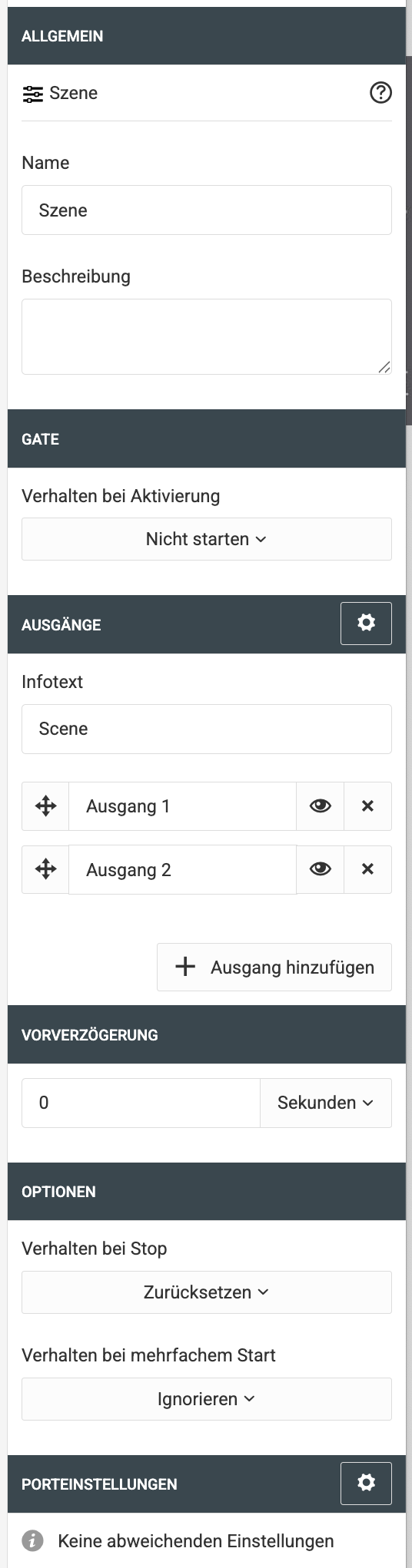

Konfiguration

Infotext

Der Infotext wird bei Auslösung der Szene auf INFO gesendet.

Ausgänge

Die Szene unterstützt bis zu 20 Ausgänge.

•

   Sie können jeden Ausgang per Drag & Drop mit der Maus verschieben.

• Jeder Ausgang kann eine individuelle Bezeichnung haben. Geben Sie keine eigene Bezeichnung an, wird versucht die Bezeichnung des verknüpften Ausganges zu finden und diese wird gesendet.

•

  Jeder Ausgang kann individuell deaktiviert werden und wird dann bei Auslösung der Szene übergangen.

• Über

  können Sie einen Ausgang entfernen

Vor-Verzögerung

Die Vorverzögerung ist der Zeitraum der gewartet wird, bevor das Senden des ersten Ausgangs ausgelöst wird.

Optionen

Verhalten bei Stop

• Anhalten
  Wenn ein Stop-Signal gesendet wird, wird die Szene angehalten. Beim nächsten Start wird an dieser Stelle fortgefahren.

• Zurücksetzen
  Die Szene wird beim nächsten Start von vorn beginnen.

Verhalten bei mehrfachem Start

• Ignorieren
  Startsignale werden ignoriert so lange die Szene läuft.

• Neu starten
  Die Szene wird sofort neu gestartet und beginnt von vorne.

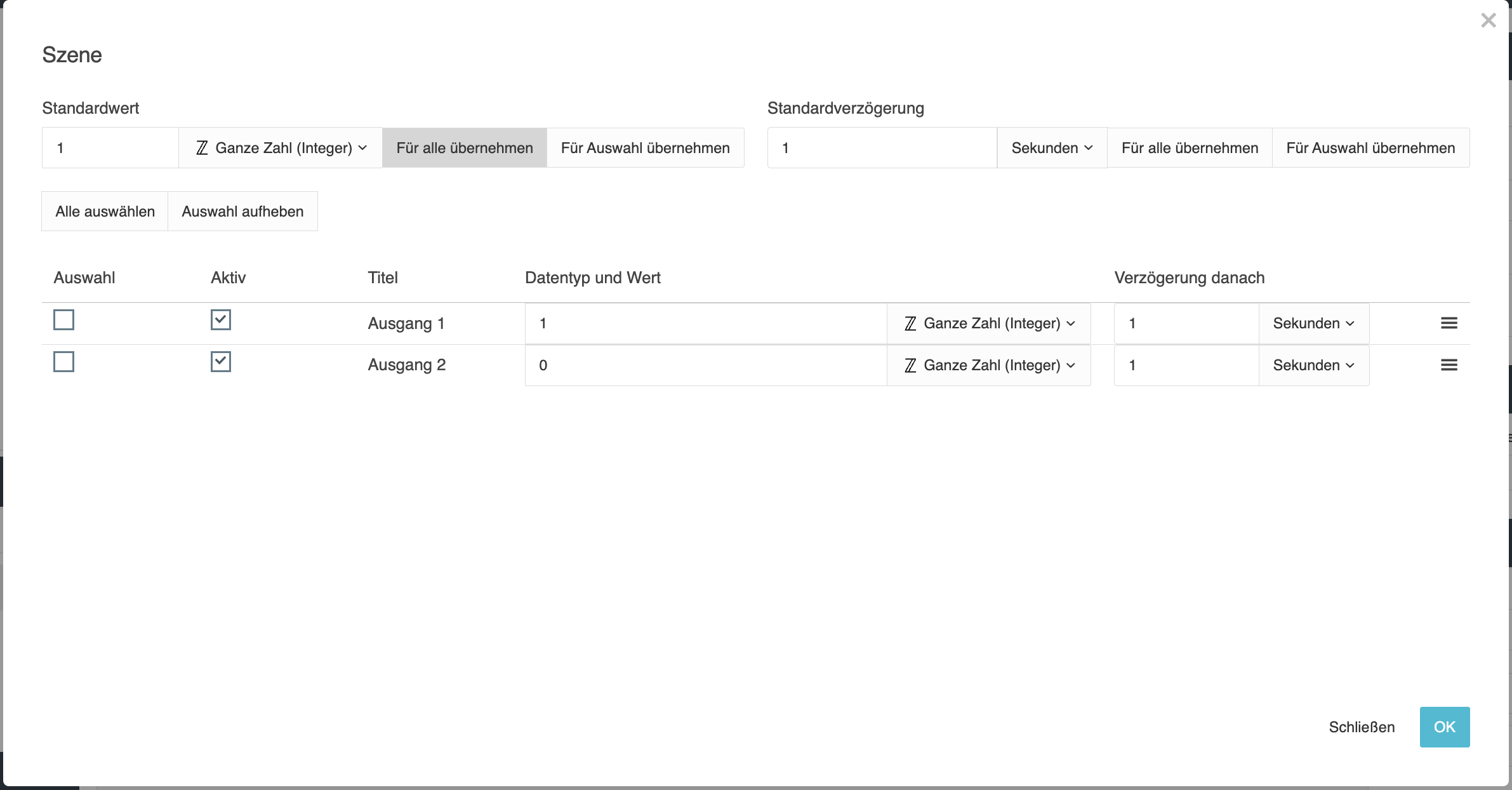

Erweiterte Konfiguration

In der erweiterten Konfiguration werden die individuellen Ausgangswerte und die jeweilige Verzögerung für jeden Ausgang hinterlegt.

Standardwert

Verwenden Sie diese Option um einen Ausgangswert auf alle oder gewählte Ausgänge zu legen. Als ausgewählt gelten alle per Auswahlbox (1. Spalte) selektierten Einträge.

Standardverzögerung

Verwenden Sie diese Option um eine Verzögerung auf alle oder gewählte Ausgänge zu übertragen. Als ausgewählt gelten alle per Auswahlbox (1. Spalte) selektierten Einträge.

Eintrag (Zeile)

Auswahl

Auswahl für die Sammelübernahme von Standardwert und Standardverzögerung

Aktiv

Wenn der Ausgang nicht als aktiv markiert wird, wird er bei Auslösung der Szene übersprungen

Titel

Der Titel wird in der allgemeinen Konfiguration vergeben. Die Bezeichnung wird über den Ausgang AKT ausgegeben wenn dieser in der Szene ausgelöst wird.

Datentyp und Wert

Geben Sie hier den Datentyp und den Wert an, der bei Auslösung auf diesem Ausgang gesendet werden soll.

Verzögerung danach

Die Verzögerung gilt immer für den darauf folgenden Eintrag. Sollten Sie eine Verzögerung vor dem ersten Ausgang wünschen, so verwenden Sie bitte die Vor-Verzögerung in der allgemeinen Konfiguration.

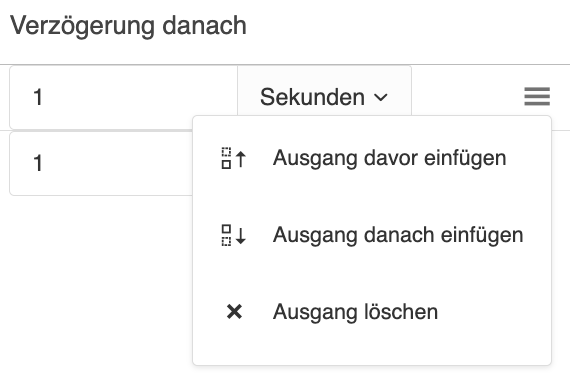

Zusatzmenü

Fügen Sie neue Ausgänge ein oder löschen Sie einzelne Ausgänge.

///
