MQTT Elemente

Elemente „MQTT Werteingang“ und „MQTT Wertausgang“

Zusätzlich zu den Elementen Werteeingang und Wertausgang für KNX-Datenpunkte stellt der LOGIKEDITOR eigene Logikelemente für MQTT-Datenpunkte zur Verfügung.

Die Elemente MQTT Werteingang und MQTT Wertausgang dienen innerhalb von Logikgruppen als Schnittstelle zu den konfigurierten MQTT-Datenpunkten.

MQTT-Datenpunkte werden innerhalb von Logikgruppen ähnlich wie KNX-Datenpunkte verwendet und ermöglichen den Austausch von Werten zwischen einem MQTT-Broker und der Logik.

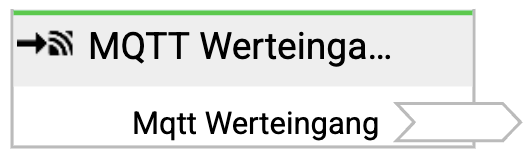

LOGIKEDITOR Element „MQTT Werteingang“

Der MQTT Werteingang dient zum Empfangen von Werten aus einer MQTT-Verbindung.

Sobald auf dem konfigurierten Topic eine MQTT-Nachricht empfangen wird, wird der zugehörige MQTT-Datenpunkt aktualisiert. Der empfangene Wert steht anschließend innerhalb der Logikgruppe zur weiteren Verarbeitung zur Verfügung.

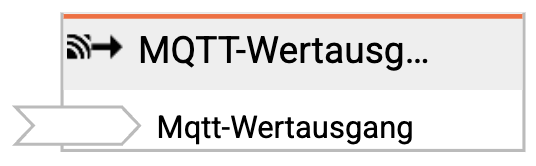

LOGIKEDITOR Element „MQTT Wertausgang“

Der MQTT Wertausgang dient zum Senden von Werten aus einer Logikgruppe über eine MQTT-Verbindung.

Ändert sich der am Werteausgang anliegende Logikwert, wird dieser über den zugeordneten MQTT-Datenpunkt als MQTT-Nachricht auf dem konfigurierten Topic veröffentlicht.


MQTT-Element in einer Logikgruppe verknüpfen

Die Elemente MQTT Werteingang und MQTT Wertausgang werden wie andere Ein- und Ausgänge innerhalb einer Logikgruppe hinzugefügt und konfiguriert.

Die Zuordnung erfolgt in zwei Schritten:

  1. Wählen Sie unter MQTT-VERBINDUNG die gewünschte MQTT-Verbindung aus.

  2. Wählen Sie anschließend unter DATENPUNKT den gewünschten MQTT-Datenpunkt aus, der dieser Verbindung zugeordnet ist.

Damit wird festgelegt, welches MQTT-Topic von der Logik empfangen bzw. auf welches MQTT-Topic ein Wert veröffentlicht wird.

Ist einer MQTT-Verbindung nur ein einziger Datenpunkt zugeordnet, wird dieser automatisch ausgewählt.

Die im MQTT-Datenpunkt definierten Werte und Datentypen bestimmen die Ein- bzw. Ausgänge des Logikelements innerhalb der Logikgruppe.

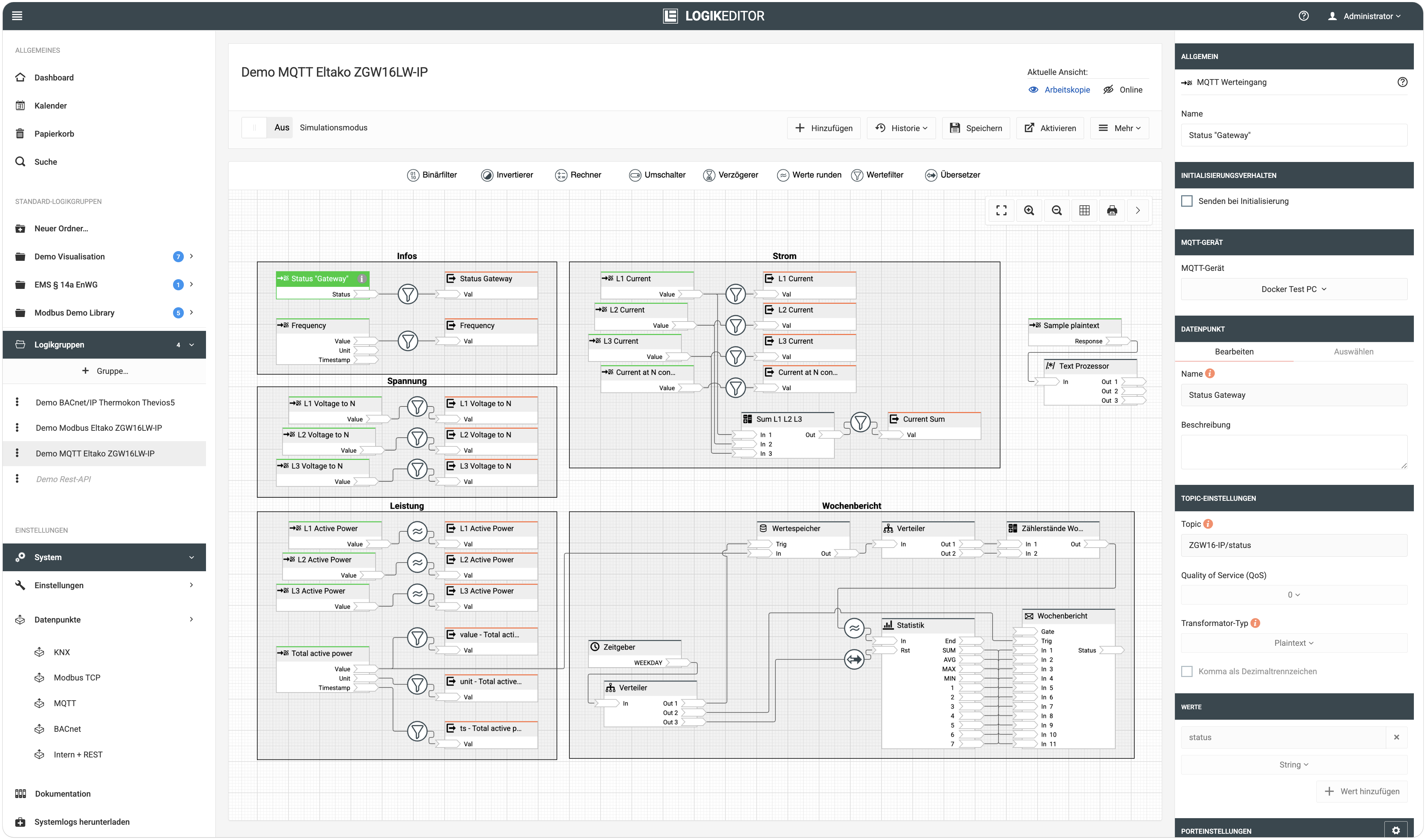

MQTT Elemente in einer Logikgruppe

Hinweis

Enthält ein MQTT-Datenpunkt mehrere konfigurierte Werte, stellt das entsprechende Logikelement für jeden Wert einen eigenen Ein- bzw. Ausgang bereit.


///
