Hinweis
Diese Funktion steht ausschließlich auf dem EIBPORT zur Verfügung. Auf dem LOGIKMODULE ist diese Option nicht verfügbar.
Um für die Datenpunkt-Konfiguration für die Werteingänge und Wertausgänge auf die in der Anlage verwendeten Gruppenadressen zugreifen zu können, ist es möglich die im EIBPORT bereits hinterlegten ESF-Daten als Quelle zu nutzen.
Um die Daten zu anzuzeigen gehen Sie bitte wie folgt vor:
-

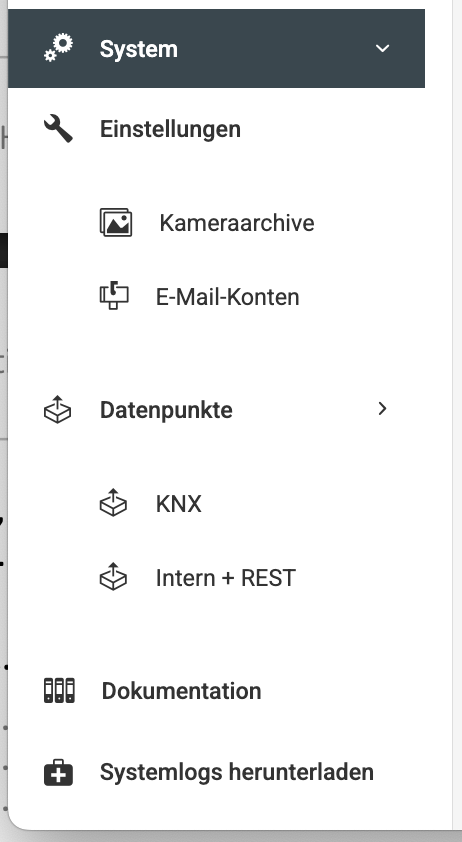

Öffnen Sie im LOGIKEDITOR links im Menü "System" - "Datenpunkte”
-
Sie gelangen zur Datenpunktverwaltung. Sofern Sie bereits ESF-Daten in Ihrem Gerät hinterlegt haben, und kein ETS-Projekt direkt in den LOGIKEDITOR importiert wurde, werden die entsprechenden Projektdaten sofort in der linken Hälfte des Fensters angezeigt.
-

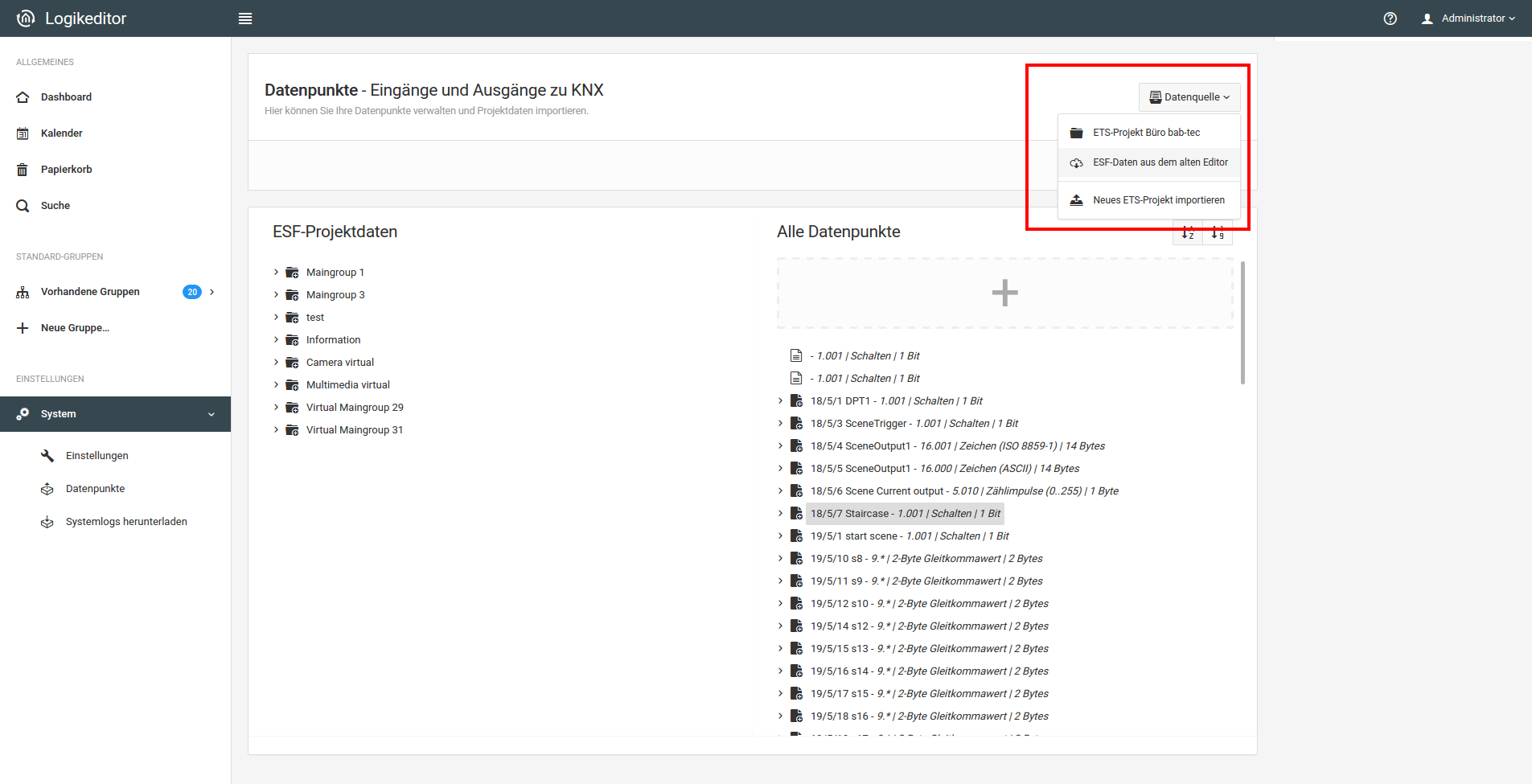

Ansonsten wählen Sie im oberen rechten Bereich über den Button "Datenquelle" den Punkt "ESF-Daten aus dem alten Editor". Nun werden die entsprechenden Projektdaten in der linken Hälfte des Fensters angezeigt.
Zur Nutzung innerhalb einer Logikgruppe müssen aus den Kommunikationsobjekten aus den ESF-Projektdaten Datenpunkte erstellt werden. Die Datenpunkte können danach innerhalb einer Logikgruppe für die Ein- & Ausgänge verwendet werden. Weitere Informationen zur Datenpunktkonfiguration finden Sie im Kapitel Datenpunkte erstellen.
///
