Übersicht

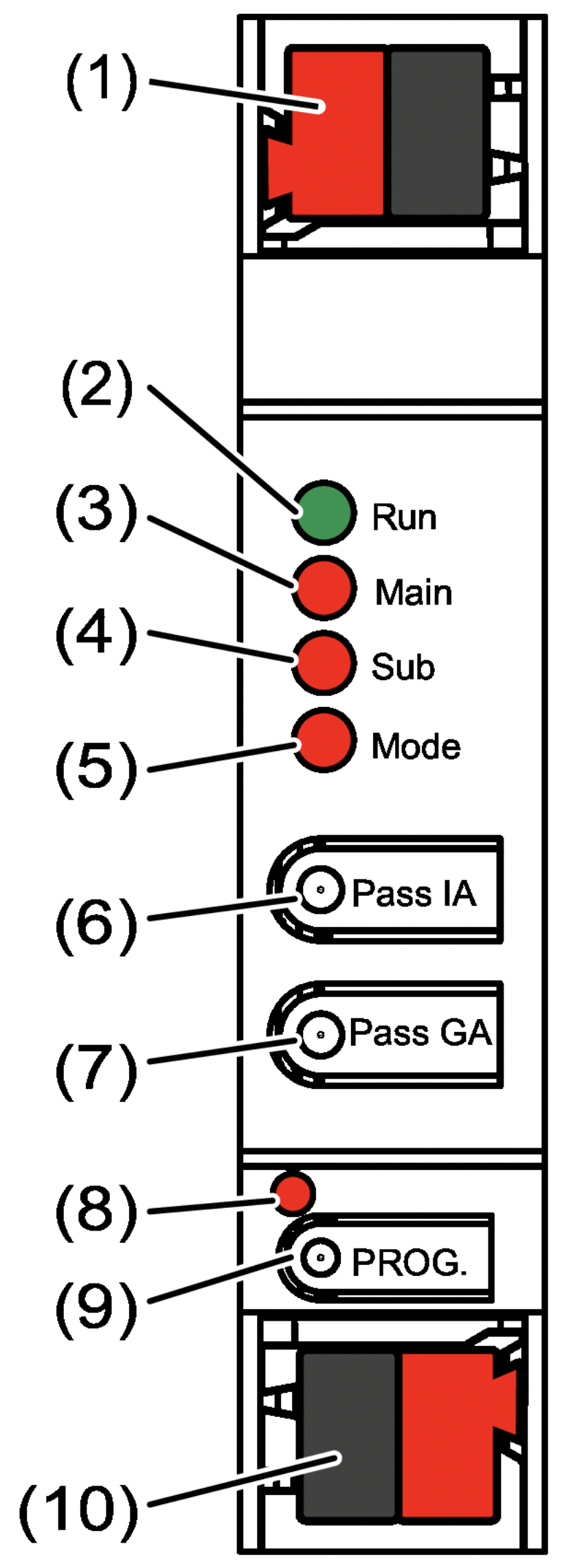

Geräteübersicht
|
Pos. |
Bezeichnung |
|---|---|
|
(1) |
KNX-Anschlussklemme untergeordnete Linie (SL) |
|
(2) |
Status-LED Run |
|
(3) |
Status-LED Main |
|
(4) |
Status-LED Sub |
|
(5) |
Status-LED Mode |
|
(6) |
Taste Pass IA |
|
(7) |
Taste Pass GA |
|
(8) |
Programmier-LED (rot) |
|
(9) |
Programmiertaste PROG. |
|
(10) |
KNX-Anschlussklemme übergeordnete Linie (ML) |
Status-LED Run
|
Anzeige |
Bedeutung |
|---|---|
|
Aus |
Spannungsausfall auf der übergeordneten Linie |
|
Leuchtet grün |
Betriebsbereit, über- und untergeordnete Linie werden mit Spannung versorgt |
|
Leuchtet rot |
Spannungsausfall auf der untergeordneten Linie |
|
Leuchtet orange |
Filterfunktion für Gruppenadressen ist deaktiviert |
|
Blinkt orange (ca. 1 Hz) |
Filterfunktion für physikalische Adressen ist deaktiviert |
|
Blinkt schnell orange (ca. 4 Hz) |
Beide Filterfunktionen sind deaktiviert |
Status-LED Main
|
Anzeige |
Bedeutung |
|---|---|
|
Leuchtet 6 ms orange |
Telegrammempfang auf der übergeordneten Linie |
|
Leuchtet 6 ms rot |
Einmaliger Kommunikationsfehler auf der übergeordneten Linie |
|
Leuchtet 100 ms rot |
Wiederholter Kommunikationsfehler auf der übergeordneten Linie |
Hinweis
Die Anzeige von Fehlern hat Vorrang vor der Anzeige des Telegrammempfangs.
Status-LED Sub
|
Anzeige |
Bedeutung |
|---|---|
|
Leuchtet 6 ms orange |
Telegrammempfang auf der untergeordneten Linie |
|
Leuchtet 6 ms rot |
Einmaliger Kommunikationsfehler auf der untergeordneten Linie |
|
Leuchtet 100 ms rot |
Wiederholter Kommunikationsfehler auf der untergeordneten Linie |
Hinweis
Die Anzeige von Fehlern hat Vorrang vor der Anzeige des Telegrammempfangs.
Status-LED Mode
|
Anzeige |
Bedeutung |
|---|---|
|
Aus |
Gerät arbeitet als Bereichs- oder Linienkoppler |
|
Leuchtet grün |
Gerät arbeitet als Segmentkoppler oder Linienverstärker |
|
Leuchtet orange |
Gerät arbeitet als Bereichs-, Linien- oder Segmentkoppler mit aktiviertem Secure Proxy |
|
Leuchtet 100 ms rot |
Taste Pass IA oder Pass GA wurde betätigt |
Selbsttest der Status-LEDs
Beim Neustart werden die Status-LEDs nacheinander von oben nach unten jeweils für 0,5 Sekunden zuerst grün und anschließend rot eingeschaltet.
///
