Einstellungen prüfen (EIBPORT)

Über die Funktion „Einstellungen prüfen“ können Sie die wichtigsten systemrelevanten Einstellungen des EIBPORT automatisch überprüfen lassen.

Die Überprüfung empfiehlt sich insbesondere nach der Erstinbetriebnahme oder nach Änderungen an der Gerätekonfiguration. Fehlerhafte oder unvollständige Einstellungen können dazu führen, dass einzelne Funktionen und Dienste nicht ordnungsgemäß ausgeführt werden.

Konfigurationsprüfung starten

Um die Geräteeinstellungen zu überprüfen, gehen Sie wie folgt vor:

1. Öffnen Sie das Gerätemenü des gewünschten EIBPORT.

2. Wählen Sie „Details“ und anschließend „Einstellungen prüfen“.

3. Geben Sie den EIBPORT String und das Administratorkennwort ein.

4. Starten Sie die Konfigurationsprüfung.

Der BAB STARTER überprüft anschließend automatisch die wichtigsten systemrelevanten Einstellungen des EIBPORT.

Überprüfte Einstellungen

Im Rahmen der Konfigurationsprüfung werden folgende Einstellungen und Netzwerkfunktionen überprüft:

Gateway erreichbar

Überprüft, ob das im EIBPORT konfigurierte Standardgateway erreichbar ist.

Das Gateway ist erforderlich, damit der EIBPORT mit Geräten und Diensten außerhalb des lokalen Netzwerks kommunizieren kann.

DNS-Server 1–3

Überprüft die Erreichbarkeit der konfigurierten DNS-Server.

DNS-Server werden benötigt, um Hostnamen in IP-Adressen aufzulösen. Sind die DNS-Server nicht erreichbar oder fehlerhaft konfiguriert, können verschiedene Netzwerkdienste beeinträchtigt werden.

Externe IP pingen

Überprüft, ob der EIBPORT eine externe IP-Adresse über das Netzwerk erreichen kann.

Hierzu wird eine Ping-Anfrage (ICMP) an eine externe IP-Adresse gesendet, um die grundlegende Erreichbarkeit zu testen.

Externen Host pingen

Überprüft, ob der EIBPORT einen externen Hostnamen auflösen und die entsprechende Adresse über eine Ping-Anfrage erreichen kann.

Damit werden sowohl die DNS-Namensauflösung als auch die grundlegende Netzwerkkommunikation überprüft.

NTP-Server 1–3

Überprüft die Erreichbarkeit der konfigurierten NTP-Server (Network Time Protocol).

Diese werden für die automatische Synchronisierung der Systemzeit des EIBPORT benötigt.

Mindestens 2 Tunneling-Adressen

Überprüft, ob mindestens zwei individuelle Adressen für KNXnet/IP Tunneling konfiguriert sind.

Diese Adressen werden benötigt, um eine KNXnet/IP-Tunneling-Verbindung, beispielsweise mit der ETS, herstellen zu können.

Job: Datum-/Zeitempfänger

Überprüft, ob entsprechende Jobs für die Datums- und Zeitsynchronisierung eingerichtet wurden.

Eine korrekte Systemzeit ist insbesondere für zeitabhängige Funktionen und Automatisierungsabläufe erforderlich.

Zeit synchronisiert

Überprüft, ob die Systemzeit des EIBPORT synchronisiert ist.

Eine korrekte Zeitsynchronisierung ist Voraussetzung für die zuverlässige Ausführung zeitabhängiger Funktionen.

Auswertung der Konfigurationsprüfung

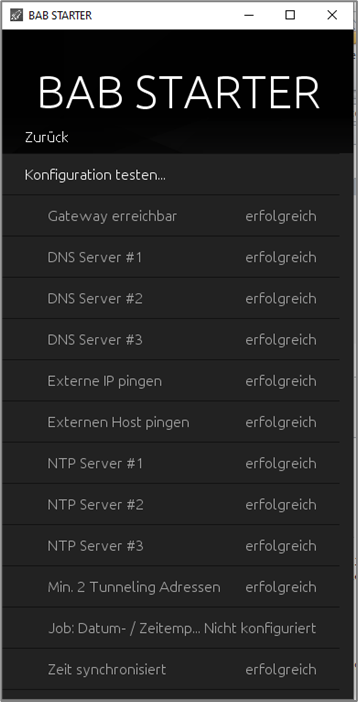

Nach Abschluss der Überprüfung werden die Ergebnisse der einzelnen Tests angezeigt.

Die jeweiligen Prüfpunkte werden mit einem entsprechenden Status gekennzeichnet:

• Erfolgreich: Die überprüfte Einstellung oder Netzwerkfunktion ist korrekt bzw. erreichbar.

• Fehlgeschlagen: Bei der Überprüfung wurde ein Problem festgestellt.

• Nicht konfiguriert: Die entsprechende Funktion oder Einstellung ist nicht eingerichtet.

Zusätzlich zeigt der BAB STARTER eine zusammenfassende Auswertung der Konfigurationsprüfung an.

Wurden keine Konfigurationsfehler festgestellt, erscheint die Meldung „Konfiguration OK“.

Bei erkannten Problemen sollten die betroffenen Einstellungen überprüft und gegebenenfalls korrigiert werden.

///
