Mathematik

Der Mathematik-Job bietet nicht nur alle gängigen Mathematik Operationen, sondern darüber hinaus auch eine Menge mathematischen Funktionen. Am Ende dieser Beschreibung finden Sie ein paar Beispiele.

EIS-Formate

Der Mathematik Job unterstützt folgende Datentypen am Ein- und Ausgangsobjekt:

• EIS 1 (1 Bit)

• EIS 5 (2 Byte FP)

• EIS 6 (1 Byte)

• EIS 9 (4 Byte FP)

• EIS 10u (2 Byte unsigned Value)

• EIS 11u (4 Byte unsigned Value)

• EIS 14u (1 Byte unsigned Value)

• EIS 15 (14Byte Text)

Außerdem verfügt der Job über ein Freigabe Objekt, sowie über einen EIS 14 Ausgang für einen Error Code und einen EIS 15 Textausgang für einen Error Text. Sie werden ausgegeben, wenn die Checkbox bei „Laufzeitfehler ausgeben“ markiert ist.

Name

Pflichtfeld. Vergeben Sie einen eindeutigen Namen für den Job. Der Name darf maximal 15Zeichen enthalten.

Freigabeobjekt

Durch das Freigabeobjekt wird der Job freigegeben oder gesperrt. Es handelt sich um ein EIS 1 Objekt:

• Gruppenadresse nicht vergeben = Job freigegeben

• Gruppenadresse eingetragen, Wert 1 = Job freigegeben

• Gruppenadresse eingetragen, Wert 0 = Job ist gesperrt

• Gruppenadresse eingetragen, Kein Wert = Job ist gesperrt

Sobald eine Adresse in das Feld eingetragen ist, verhält sich die Freigabe entsprechend dem Wert der Gruppenadresse. Wurde auf die Adresse bisher kein Wert gesendet, ist sie also zurzeit Werte-los, ist der Job gesperrt.

Laufzeitfehler ausgeben

Ist dieses Flag aktiviert werden Fehlercodes per EIS 14 und Fehlertexte per EIS 15 Telegramm ausgegeben. Die Adressen dazu können in den Feldern darunter eingetragen werden. Eine Übersicht über die Fehlercodes befindet sich am Ende der Job Beschreibung.

Ausgang / Zugriff auf den Ausgangswert

Der Wert des Ausgangsobjekts kann mit Hilfe der Variablen „eo_out()“ auch für die Berechnung verwendet werden. Die Operation kann niemals durch „eo_out()“ angestoßen werden.

Eingänge

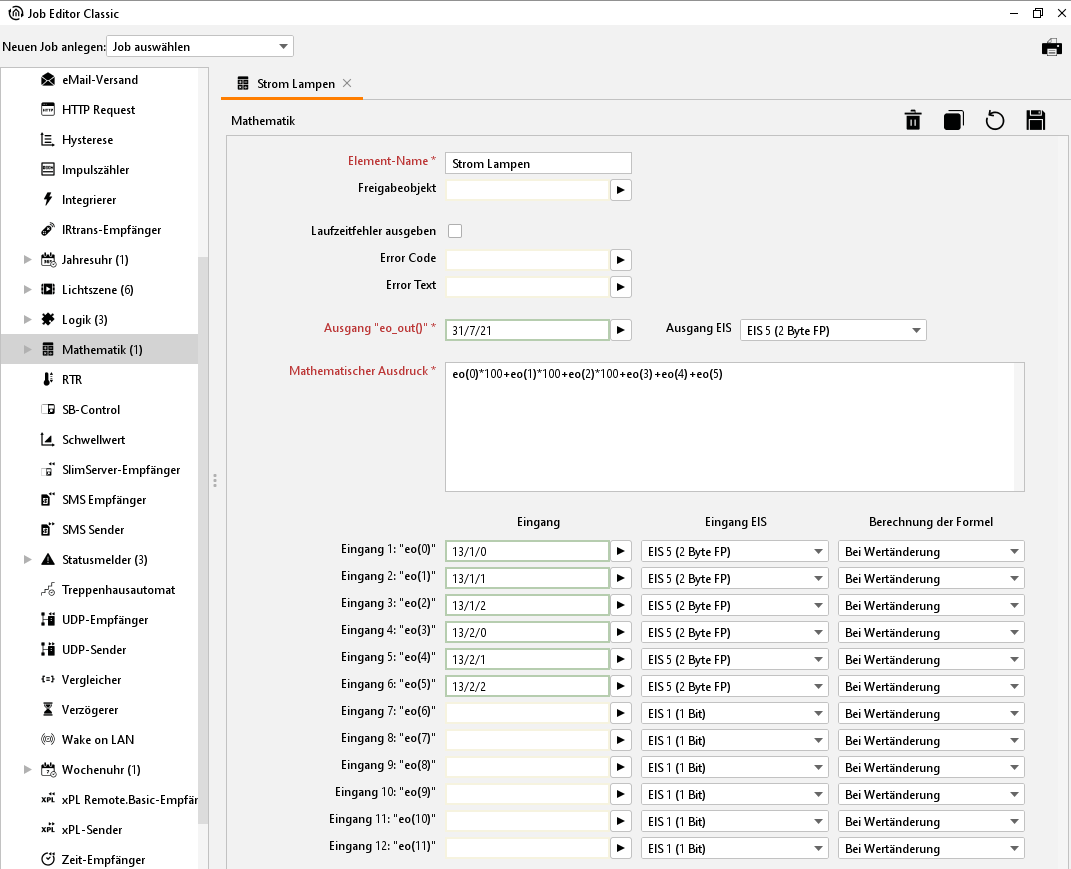

Pro Mathematik Job stehen 12 Eingangsobjekte zur Verfügung. Diese können den oben genannten Datentypen entsprechen. Außerdem kann bestimmt werden, wann ein Telegramm am ausgewählten Eingang die Berechnung der Formel anstößt. Die Gruppenadressen einzutragen, werden entweder über die Tastatur oder mittels des ESF-Dialoges eingetragen. Dabei drückt man die Pfeiltaste neben dem Adresseingabefeld und gelangt zur Übersicht über die Daten aus der ETS die man zuvor in den EIBPORT geladen hat (Siehe Kapitel KNXnet/IP | ETS).

Alle Werte innerhalb des Mathe Job werden grundsätzlich ‚unsigned‘ also ohne Vorzeichen berechnet. Sollen Werte mit Vorzeichen angezeigt werden, nehmen Sie bitte die entsprechenden Einstellungen im Visualisierungselement vor.

Berechnung der Formel

Die Auswahl im Dropdown Menü bestimmt, wann die Berechnung der Formel im Mathematischen Ausdruck angestoßen wird:

• Immer: Die Berechnung wird angestoßen, sobald irgendein Eingang am Eingangsobjekt festgestellt wird.

• Nie: Die Berechnung wird durch diesen Eingang niemals angestoßen. Natürlich wird der Wert des Eingangsobjektes bei der Ausführung der Operation berücksichtigt.

• Bei Wertänderung: Nur wenn sich der Eingangswert gegenüber dem vorherigen Wert ändern, wird eine Berechnung angestoßen.

Zugriff auf die Eingänge im Mathematischen Ausdruck

Um die Werte der Eingangsobjekte für den mathematischen Ausdruck nutzen zu können gilt folgende Syntax:

• Die Eingänge 1-12 haben die Index Nummern 0-11.

• Durch die Eingabe von „eo([Indexnummer])“ wird der jeweilige Wert des Eingangsobjektes in den Mathematischen Ausdruck geholt. Für den Eingang 1 also „eo(0)“. Die jeweiligen Zeichenketten stehen auch in Anführungsstrichen hinter dem Eingangsnamen.

• Soll umgekehrt der Index des Objektes ausgegeben (und evtl. weiterverwendet) werden auf dem zuletzt ein Telegramm eingegangen ist, so kann dies mit der Eingabe „eoi()“ geschehen.

Mathematischer Ausdruck

In diesem Feld wird der gewünschte mathematische Ausdruck zusammengesetzt. Dabei gelten die üblichen mathematischen Regeln. Bei Ausgabe des Ergebnisses ist es wichtig zu beachten, dass die Höhe des Ergebnisses nicht über den Werte Bereich des Datentyps vom Ausgangsobjekt hinausgeht! Folgende Operationen sind möglich:

Intern kann das Mathematik Modul nur mit Fließkommazahlen oder Texten arbeiten.

Mathematische Operationen:

Logische (boolesche) Operationen

Sonstige Operationen

Eingebaute Funktionen

Zahlentypen/-arten und Strings:

Als Dezimaltrennzeichen muss ein „.“ (Punkt) verwendet werden, andernfalls wird der Ausdruck ungültig.

Vordefinierte Konstanten:

Selbst definierte Variablen und mehrere Ausdrücke nacheinander:

„a=10“ Weist der Variablen „a“ den Wert 10 zu. „a=1; b=2; a+b“ Weist den Variablen „a“ und „b“ die Werte 1 resp. 2 zu und liefert als Ergebnis „3“ zurück.

Auf diese Weise selbst definierte Variablen haben nur eine begrenzte Gültigkeit innerhalb einer Berechnung eines Ausdrucks!

Reservierte Variablen

Beispiele:

Hier einige Beispiele damit die Benutzung der verschiedenen Funktionen und Operationen etwas klarer wird:

• „eo(1) + 100“ -> Liefert den Wert des KNX-Objektes mit der Nummer 1 (im folgenden EO_1) plus 100 zurück. Wichtig ist immer die Beachtung des möglichen Wertebereiches des KNX-Ausgangs- Objektes!

• „eo(3)*eo(4)“ -> Multipliziert EO_3 und EO_4. Wenn in einem Ausdruck EIB-Objekte verwendet werden, die im Editor nicht mit GA versehen sind, so wird ein Fehler gemeldet.

• „100 / eo(1)“ -> Dividiert 100 durch EO_1. Achtung: Wenn auf den Eingang 1 eine Null gesendet wird, so liefert die Berechnung dieses Ausdrucks einen Laufzeitfehler! („Division durch Null“).

• „sqrt(eo(0)^2+eo(1)^2)“ -> Berechnet die Länge der Hypotenuse in einem rechtwinkligen Dreieck, wenn auf EO_0 und EO_1 die Längen der Katheten gesendet werden. („Satz von Pythagoras“)

• „eoi()“ -> Liefert eine 2, wenn auf dem KNX-Objekt mit der Nummer Zwei etwas empfangen wurde.

• „eo(eoi())“ ->Liefert den empfangenen Wert zurück.

• „eo(eoi())^2“ -> Berechnet das Quadrat für jeden empfangenen Telegramwert.

• „rand()“ -> Gibt einen zufälligen Wert zurück.

• „rand() & 0xff“ -> Begrenzt diesen Wert auf einen Wertebereich von 0 bis zu maximal 255. Damit wäre das Ergebnis in EIS_14 darstellbar.

• „srand(time())“ -> Liefert nichts (bzw. Null) zurück, initialisiert aber den Zufallsgenerator mit einem pseudo-zufälligen Startwert.

• „eo(0)+eo(2)+eo(3)+eo(1)+eo(5)+eo(6)+eo(4)“ -> Berechnet die Summe von mehreren KNX-Objekten.

• „eo_sum(0,1,2,3,4,5,6)“ -> Wie oben, aber sehr viel „Laufzeit-freundlicher“ und einsichtiger.

• „"foo" + "bar"“ -> liefert als Ergebnis „foobar“. Dieses kann dann aber nur als EIS 15 auf dem Ausgang ausgegeben werden.

• „eo(0)>23?1:0“ -> Liefert eine 1 wenn der Wert des Eingangsobjekts über 23 (Grad EIS 5) liegt und eine 0 wenn der Wert kleiner oder gleich 23 ist.

• „eo_ga(0,1)“ -> Liefert die 2. Gruppenadresse im ersten Eingangsobjekt (eo(0)) als unformatierte Zahl.

• „ga_str(0,fmt==2)“ -> Liefert die Gruppenadresse des Eingangs 1 als String (EIS 15 Text) in 2-stelliger Schreibweise auf den Ausgang. fmt==3 liefert die Adresse 3-stellig.

• „str_ga("17/1/2")“ -> Liefert die Zahl „35074“ auf den Ausgang.

• „override_addr=(eo(0)>10?61482:61480); eo(0)>10?1:0“ -> sendet eine 1 auf die Adresse 30/0/42 wenn der Eingangswert eo(0) über 10 liegt, und eine 0 auf die Adresse 30/0/40 wenn der Eingangswert unter 10 liegt.

• „override_addr=(eo(0)>10?61482:61480); override_eis=(eo(0)>10?1:9); eo(0)>10?1:2400“ -> sendet eine 1 als EIS 1 (1bit) auf die Adresse 30/0/42 wenn der Eingangswert eo(0) über 10 liegt, und sendet eine 2400 als EIS 9 (4byte) auf die Adresse 30/0/40 wenn der Eingangswert unter 10 liegt.

• „override_skip_send=(eo(0)>10?1:0)“ -> Liegt der Eingangswert von eo(0) unter 10 wird eine 0 auf den Ausgang gesendet, wenn der Wert über 10 liegt sendet der Job keinen Ausgangswert.

  • „x=(eo(0)>10?1:0); override_keep_data=x“ -> Liefert einen Ausgangswert von 0 bis 10 oder den Wert des auslösenden Eingangstelegrams.

  • „version()“ -> Liefert bei einem beliebigen Eingangstelegram die aktuelle Versionsnummer des Mathejob als Zahl zurück.
