1-Wire
Über den USB-Anschluss des EIBPORT kann in Verbindung mit dem 1-Wire-USB-Adapter auf die preiswerte Sensorik des 1-Wire-Sortiments zugegriffen werden.
Mit dem 1-Wire Job kann den 1-Wire Sensoren im EIBPORT eine Gruppenadresse, sowie einem Namen vergeben werden. Pro Job können 8 Sensoren eingebunden werden.
Für Informationen welche 1-Wire Sensoren im EIBPORT Job unterstützt werden beachten Sie bitte die separat erhältliche Liste „implementierte 1-Wire Geräte.pdf“.
Element-Name
Pflichtfeld. Vergeben Sie einen eindeutigen Namen für den Job. Der Name darf maximal 15Zeichen enthalten.
Freigabeobjekt
Durch das Freigabeobjekt wird der Job freigegeben oder gesperrt. Es handelt sich um ein EIS 1 Objekt:
Gruppenadresse nicht vergeben = Job freigegeben
Gruppenadresse eingetragen, Wert 1 = Job freigegeben
Gruppenadresse eingetragen, Wert 0 = Job ist gesperrt
Gruppenadresse eingetragen, Kein Wert = Job ist gesperrt
Sobald eine Adresse in das Feld eingetragen ist, verhält sich die Freigabe entsprechend dem Wert der Gruppenadresse. Wurde auf die Adresse bisher kein Wert gesendet, ist sie also zurzeit Werte-los, ist der Job gesperrt.
Geräte aktualisieren
1-Wire Geräte werden beim Starten des Jobs eingelesen. Manuell kann die Auflistung der 1-Wire Geräte über die Funktion „Geräte aktualisieren“ auf den neuesten Stand gebracht werden. Diese Funktion wird benötigt, wenn erst nach Starten des Jobs ein 1-Wire-Gerät angeschlossen wird.

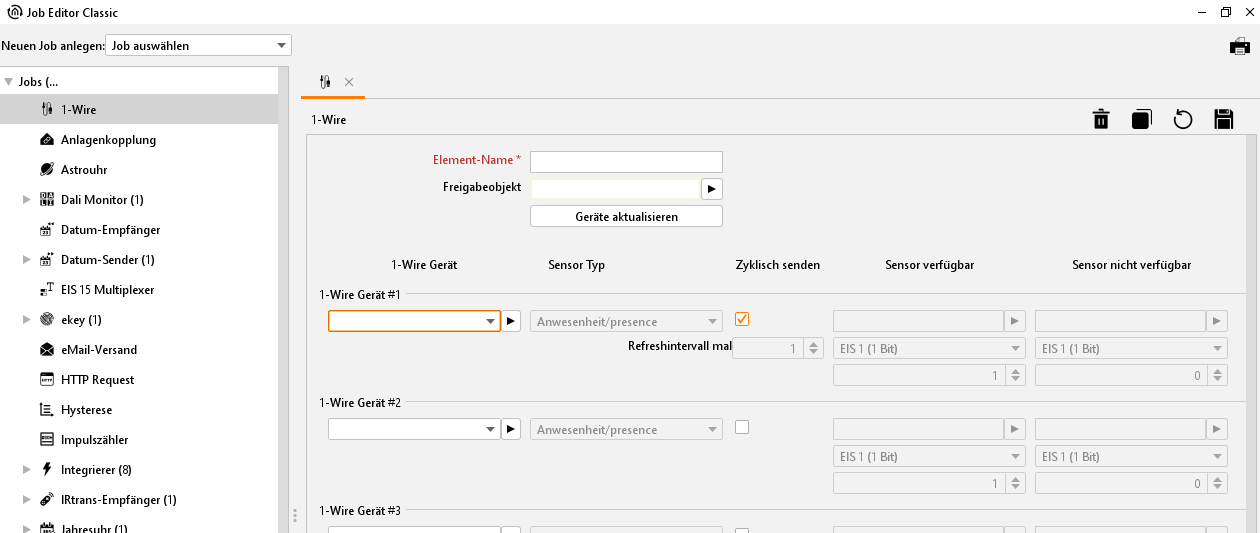

Job Editor Classic – 1-Wire
1-Wire Gerät
Alle erkannten 1-Wire Geräte stehen in dieser Auswahlbox zur Verfügung. Mit dem Pfeil daneben kann der Seriennummer ein Name zugewiesen werden.
Sensor Typ
Der Typ des ausgewählten Sensors wird über diese Auswahlbox definiert. Für aktuelle Informationen bitte beachten Sie die separat erhältliche Kompatibilitätsliste für 1-Wire. Kontaktieren Sie dazu info@bab-tec.de.
Anwesenheit: Mit dieser Option wird überprüft, ob ein Sensor auf dem Bus verfügbar ist, oder nicht. Üblicherweise wird dies für iButtons genutzt, allerdings kann diese Funktion auch verwendet werden, um auch andere Sensoren auf Defekt zu überwachen.
Temperatur (unterstützt durch mehrere Sensortypen)
Feuchtigkeit (unterstützt durch mehrere Sensortypen)
Luftdruck (unterstützt durch mehrere Sensortypen)
Helligkeit / Licht (unterstützt durch mehrere Sensortypen)
Strom
Spannung
Taupunkt
Hitzeindex
Feuchteindex
Hg
Zyklisch Senden
Der Wert eines Sensors, sowie auch dessen Anwesenheit kann zyklisch gesendet werden. Das Zyklus-Intervall ist dabei ein Vielfaches der 1-Wire Refresh Zeit, die im ConfigTool angegeben wird (Kapitel 9.1.2.2).
Sensor Verfügbar/ Sensor nicht verfügbar
Die hier eingestellten Parameter werden gesendet, wenn der 1-Wire Teilnehmer auf dem Bus verfügbar / nicht verfügbar ist.
Zur Verfügung stehende EIS-Typen bei Anwesenheit
EIS 1 (1Bit),
EIS 14 (1Byte unsigned)
Zur Verfügung stehende EIS-Typen für Temperatur, Feuchtigkeit, Luftdruck und Helligkeit
EIS 5 (2 Byte FP),
EIS 9 (4 Byte FP)
